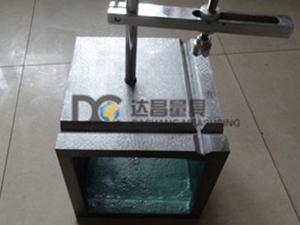

产品名称:铸铁检验方箱
产品别名:铸铁检验方箱、丸能铸铁方箱、检验铸铁方箱、划线铸铁方箱
铸铁方箱制造标准:按JB/T3411.56-99标准制造。
铸铁方箱材料:高强度HT200-300,
铸铁方箱结构:是用铸铁或钢材制成的具有6个工作面的空腔正方体,其中一个工作面上有V型槽。(也可加工T型槽。可按用户需要求加工定做)方箱检定的环境条件:常温、常湿。铸铁方箱各工作面不得有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。
铸铁检验方箱规格(mm) | 工作面的平面度 | 工作面的垂直度、平行度及V型槽对底面和侧面的平行度 |
精度等级(um) |
0级 | 1级 | 2级 | 0级 | 1级 | 2级 |
100*100*100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150*150*150 | 4 | 9 | 17 | 8 | 18 | 35 |
200*200*200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
250*250*250 | 5 | 11 | 22 | 10 | 22 | 45 |
300*300*300 | | 12 | 25 | | 25 | 50 |
400*400*400 | | 15 | 30 | | 30 | 60 |
500*500*500 | | | 35 |
