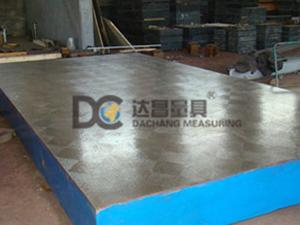

大型划线平台

网站图片

咨询电话:0317-8266666

划线平台的制造标准:划线平台按JB/T7974-1999标准制造。工作面采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。划线平台的结构:产品制成筋板式和箱体式,工作面有长方形、正方形或圆形。划线平台的材质:材料HT200-300。
标签:划线平台,大型划线平台
详细介绍products details
产品名称:大型划线平台
划线平台(平板)的用途:
是检查机器零件平面度,直线度等形位公差的测量基准,也可用于零件划线研磨加工,安装设备等用途。是检验机械零件平面、平行度、直线度等形位公差的测量基准,也可用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
划线平台(平板)材质:
高强度铸铁HT200-300工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使用该产品的精度稳定,耐磨性能好。
划线平台使用:
划线平台在安装调试后,把铸铁划线平台的工作面擦拭干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和铸铁平板的工作面有过激的碰撞,防止损坏铸铁平板的工作面;工件的重量更不可以超过铸铁平板的额定载荷,否则会造成工作质量降低,还有可能损坏铸铁平板的结构,甚至会造成铸铁平板变形,使之损坏,无法使用。
划线平台规格精度表:(特殊规格需定做)
划线平台规格mm
划线平台精度等级

板面厚度mm

总高度mm
平面度公差(um)
0
1
2
3
200×200
5
10
20.5

10
50
200×300
5.5
11
22

10
50
300×300
5.5
11
22

10
80
300×400
6
12
24

10
85
400×400
6.5
12.5
25

12
85
400×500
6.5
13
26

12
90
500×600
7
14.2
28.5

16
120
500×800
8
15.5
31

16
140
600×800
8
16
32

18
160
600×900
8.3
16.5
33

22
160
400×600
7
14
27.5

15
95
500×500
6.8
14
28

14
95
1000×750
9
18
36

24
180
1000×1000

20
40
97
24
180
1000×1200

20.5
41
103
25
180
1000×1500

22
45
112
28
220
1000×2000

26
52
130
32
240
1500×2000

28
56
140
35
260
1500×3000


70
174
35
260
2000×3000


74
184
40
260
2000×4000


88
219
40
280
2500×6000


120
300
45
280
3000×6000


124
308
45
300
