方箱用途:铸铁方箱主要用于零部件的平行度、垂直度等的检验和划线。方箱是用铸铁或钢材制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。
方箱检定的环境条件:常温、常湿。
方箱要求:方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。在方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。
方箱精度:对于刮制方箱除检定平面度外,还要用涂色法检定接触斑点。在边长为25mm任意正方形内斑点数为:1级、2级不少于25点;3级不少于20点。
方箱检定方法:对于边长为315mm及以下的方箱,检定时在方箱被检面的两端各放置1mm的量块,把刀口形直尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在方箱工作面的纵向、横向和对角线方向的几个截面上进行。在测得的各个位置的直线中误差方向一致时取其蕞大值,当误差方向不一致时取其蕞大正差与蕞大负差决对值之和,为该受检面平面的平面度。
铸铁方箱制造标准:按JB/T3411.56-99标准制造。
铸铁方箱材料:高强度HT200-300,

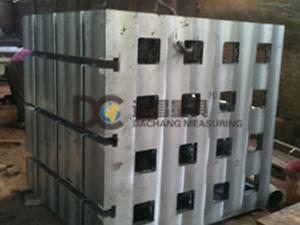

铸铁方箱结构:是用铸铁或钢材制成的具有6个工作面的空腔正方体,其中一个工作面上有V型槽。(也可加工T型槽。可按用户需要求加工定做)方箱检定的环境条件:常温、常湿。铸铁方箱各工作面不得有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。非工作面应清砂涂漆,棱边倒角。
铸铁方箱规格(mm) | 工作面的平面度 | 工作面的垂直度、平行度及V型槽对底面和侧面的平行度 |
精度等级(um) |
0级 | 1级 | 2级 | 0级 | 1级 | 2级 |
100*100*100 | 3.5 | 7 | 15 | 7 | 15 | 30 |
150*150*150 | 4 | 9 | 17 | 8 | 18 | 35 |
200*200*200 | 4.5 | 10 | 20 | 9 | 20 | 40 |
250*250*250 | 5 | 11 | 22 | 10 | 22 | 45 |
300*300*300 | | 12 | 25 | | 25 | 50 |
400*400*400 | | 15 | 30 | | 30 | 60 |
500*500*500 | | | 35 | | | |
泊头市达昌机械装备制造有限公司位于渤海之滨”铸造之乡”的泊头市,北依首都北京及传统的工商业名城天津,靠近横贯南北的京沪铁路、京沪高速公路及104、106国道,交通十分便利,是由市机械修造厂改制而来的民营企业。我公司铸造经验丰富,拥有雄厚的技术实力和丰富的生产经验,持有国家平板量具生产许可证,帅先通过ISO9001质量体系认证,经省、市计量技术监督局连续不定的抽样检验,各项技术指标均达到或超过国家鉴定规程要求,被省市两级有关部门授予“重合同、守信誉”单位。产品销往31个省市、自治区,部分产品远销美國、德国、韩国等国家深受国内外客户的好评。
我公司主要生产的产品有:铸铁检验平板、划线平板、焊接平板、T型槽装配平台、镗铣机工作台、三座标平台、电机试验平台、火工平台、落地镗床工作台、镁铝轻型平尺、铸铁平型平尺、桥型平尺、方尺、直角尺、机床专用角度尺、检验方箱、划线方箱、磁性方箱、磁性V型架、偏摆检查仪、齿轮跳动检查仪、机床检验棒、机床调整垫铁、机床防震垫铁、阶梯垫铁、等高垫铁、铸铁V型铁、钢件v型架、铸铁弯板、正弦规、轴用卡板或止口卡板、校对光滑专用环规、光滑级限孔用量规、划线盘、圆柱角尺、镀铬千斤顶、花岗石平板、平尺、方尺、方箱、平行规、花岗石可调支柱、V型块、V型架、花岗石表座等工量具,也可订制各种非标准量具(需用户附图纸)。
