水平仪有框式水平仪、条式水平仪和合像水平仪三种型式,主要用于检验各种机床及其他设备的平直度,安装的水平位置和垂直位置的正确性,并可检验微小倾角。
标签:气泡水平仪,框式水平仪使用方法,框式水平仪,钳工水平仪
详细介绍products details

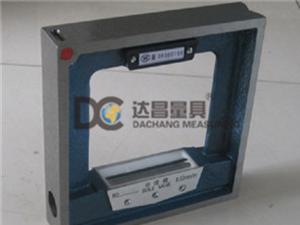

产品名称:气泡水平仪

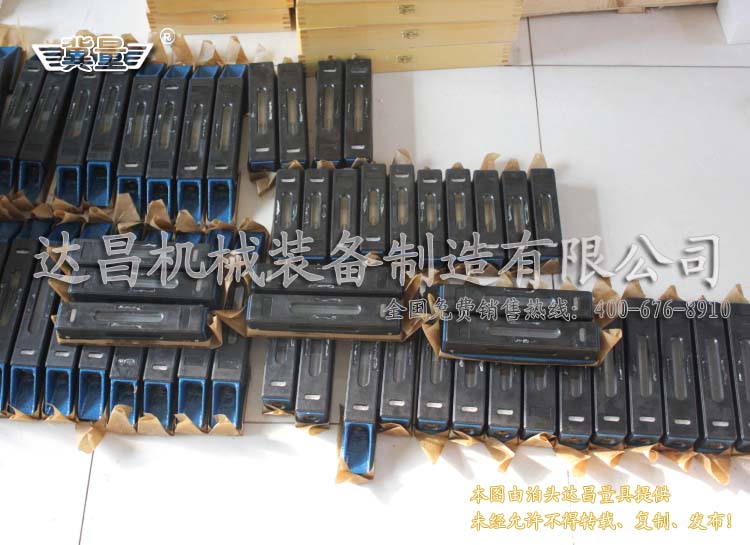

气泡水平仪有条式水平仪、框式水平仪、光学合像水平仪
框式水平仪和条式水平仪两种型式,主要用于检验各种机床及其他设备的平直度,安装的水平位置和垂直位置的正确性,并可检验微小倾角。

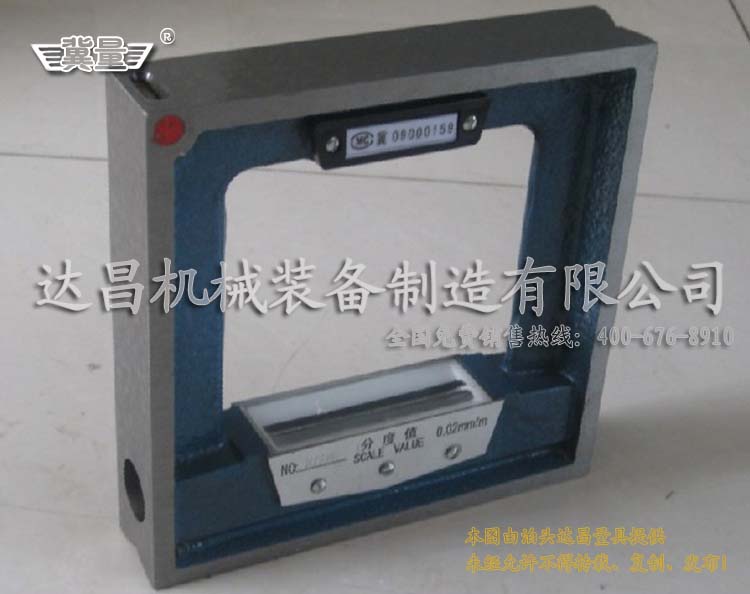

框式水平仪规格:

产品名称

规格

备注




框式水平仪

100*0.05mm

磨制

150*0.02mm

磨制

200*0.02mm

磨制

200*0.02mm

刮制

250*0.02mm

磨制

300*0.02mm

刮制

条式水平仪规格:

产品名称

规格

备注





 条式水平仪

100*0.05mm

有V型槽

150*0.05mm

有V型槽

150*0.02mm

有V型槽

200*0.05mm

有V型槽

200*0.02mm

有V型槽

250*0.05mm

有V型槽

250*0.02mm

有V型槽

300*0.05mm

有V型槽

300*0.02mm

有V型槽

框式水平仪使用方法
框式水平仪在找水平时,要交错90°进行校调,也就是通常的X轴和Y轴的校调,其V型面与被调平面应基本完全接触,水平仪不应有手感上的摆动,调整的过程中应使水泡处于正中位置就达到要求了.水平仪还有个侧面的V型槽,是用于测垂直面的,方法与上面相同.
需要注意的是: 水平仪在使用时应轻放在被测表面上,尽量不要碰撞,以避免水平仪里面的机械调整件移位,进尔引起精度的不准确.
框式水平仪的精度为0.02/1000mm,即每米2C。上面刻度每格就是2C,即每有一格的偏差代表在一米长内有一头高出了2C
百分尺主尺上每一度刻线代表1MM,转尺上每一度刻线每表0.01mm
径向的误差不叫垂直度,叫同轴度。用百分表座吸一其中一头的联轴器上,百分表指另一头,划一个圆周表上读数误差的多少即为同轴度误差。
用厚薄规测量联轴器两个端面不同外的间隙最大误差即为轴向误差。
合像水平仪标准名称: 光学合像水平仪
光学合像水平仪标准编号:JB/T 3238-1999
光学合像水平仪用途:合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。光学合像水平仪的结构:合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。
光学合像水平仪技术数据:
1.刻度盘分划值:0.01mm/m
2.最大测量范围正负:0-10mm/m
3.示值误差:正负1mm/m范围内正负0.01mm/m
4.全部测量范围内正负0.02mm/m
5.工作面平面性偏差:0.003mm
6.水准器格值:0.1mm/m
7.工作面尺寸:(mm)165*48
8.仪器重量:2公斤
合像水平仪的工作原理:合象水平仪是利用棱镜将水准器中的气汽象符合放大,来提高读数的准确度,利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时,就可准确的在合象仪中读出。(在合象水平仪中水准器主要是起指零的作用。)
光学合像水平仪的使用方法:将合像水平仪安置在被检验的工作面上,由于被检验面的倾斜而引起两气泡的不重合,则转动度盘,一直到两气泡重合为止,此时即可得出读数。被检件的实际倾斜度。
可通过一下进行技计算:
实际倾斜度=刻度值X支点距离X刻度盘读数
列如:刻度盘读数为5格,对此种合像水平仪而言,刻度值和支点距离为定值,
即刻度值为0.01mm/m支点距离为165mm
则:实际倾斜度=0.01/1000X165mmX5=0.00825mm

公司主打产品:立式车床,断面铣床,铸铁检验平台、研磨平板、铸铁平台、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、镁铝平尺、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、 水平仪,等精密量具产品远销美国、德国、韩国等国家深受国内外客户的好评。

浏览更多关于  水平仪|条式水平仪|框式水平仪|光学合像水平仪|合像水平仪  的内容
上一页:水平测量仪
下一页:合象水平仪
