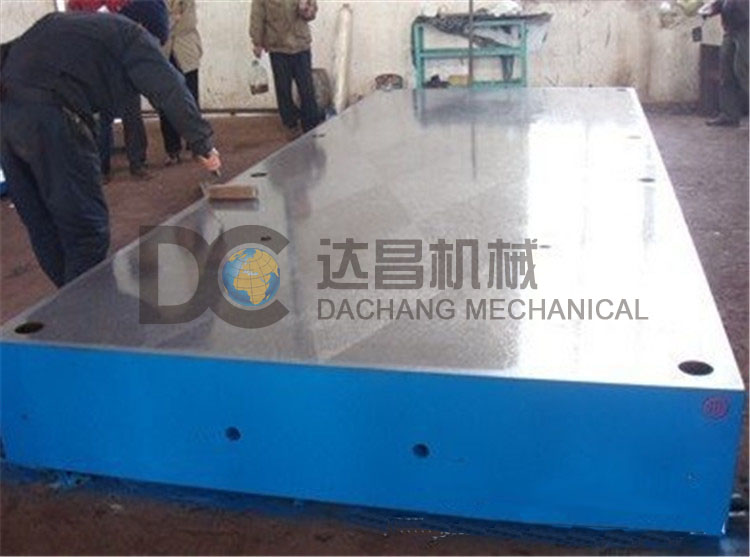

铸铁刮研平台

网站图片

咨询电话:0317-8266666

刮研平台按GB/4986-85标准制造,工作面用研磨工艺,用于制件的研磨、量具修理,用本产品研磨后的制件表面粗糙度Ra≦0.08μm,一般尺寸和重量较小。
标签:刮研平板,刮研平台,铸铁刮研平台
详细介绍products details


产品名称:刮研平台
刮研平台按GB/4986-85标准制造,工作面用研磨工艺,用于制件的研磨,量具修理,用本产品研磨后的制件表面粗糙度Ra≦0.08μm,一般尺寸和重量较小,规格在100×100--800×600,大约30-50公斤,主要用来作为模具的垫板使用。
刮研平台能保证得到准确形状,尺寸,比较高的精度和表面的光洁度,其中在研磨加工中有一种嵌有金刚砂磨料的平板上进行磨砂的形式,在这种形式中研具是必不可少的主要工具。该研具称为嵌砂磨平板,研磨平板具有组织均匀,结构致密,无砂眼气孔、无疏松等特点,上砂容易,砂粒分布均匀丰富,砂粒嵌入牢固切削性能强,表面光洁,油亮,呈天蓝色,耐磨性好。
刮研平台的特性:
1.操作简单,上砂快,嵌砂量足,使用后仍十分容易上同类型砂,经过打磨后,光洁度显著提高。
2.容易得到量块所需的较高光洁度和研合性,工件镜面青亮。
3.平板耐用,切削足而持久,轻度导砂后仍有良好的切削性,推研时感觉流畅。
刮研平台用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不呆缺少的基本工具。
刮研平台精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。
刮研平台材料:高强度铸铁HT200-300。
刮研平台工作面硬度:HB170-240。
刮研平台表面质量检验:用涂色发检验,0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。
刮研平台规格:(特殊规格需要定做)

规格(长×宽)

精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000



20

40

97

1000×1200



20.5

41

103

1000×1500



22

45

112

1000×2000



26

52

130

1500×2000



28

56

140

1500×3000





70

174

2000×3000





74

184

2000×4000





88

219

平台调试方法:
1.将平台平放于地面,手感调整四角稳定性,微调活动地脚,直到稳定。

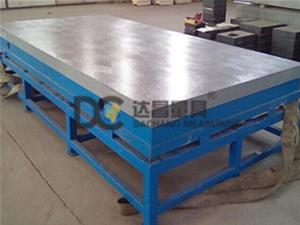

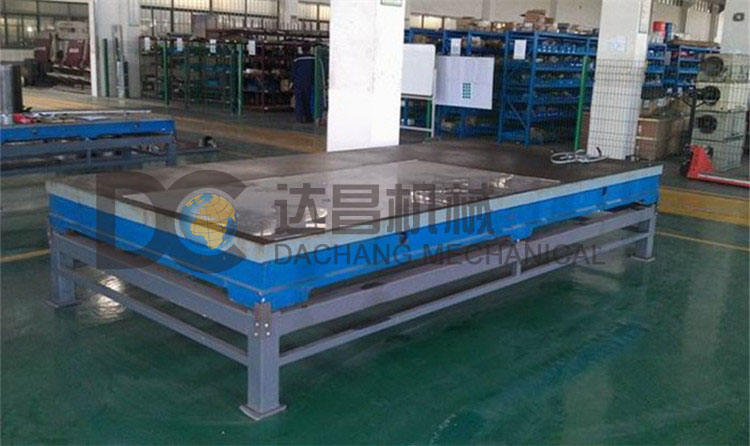

2.将平板放置在支架上,调整其支点位置,尽量接近中心对称。
3.初调各支脚,使各支点均匀受力。
4.用水平测量仪器(水平尺或电子水平仪)检测平板水平状况、微调相关支点,直到符合水平位置。
5.初调合格后,静置12小时后,进行复制,如不合格需进行再次调整,如合格方可使用。
6.使用后根据实际实地环境周期性检测维护。
公司主打产品:立式车床,断面铣床,铸铁检验平台、花岗石平板、铸铁平板、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、、直角尺、方尺、方箱v型架弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、 水平仪,等精密量具产品远销美国、德国、韩国等国家深受国内外客户的好评。
