高精度水平测量仪

网站图片

咨询电话:0317-8266666

高精度水平测量仪有框式水平仪和条式水平仪两种型式,主要用于检验各种机床及其他设备的平直度,安装的水平位置和垂直位置的正确性,并可检验微小倾角。
标签:高精度水平测量仪,框式水平仪使用方法,框式水平仪,钳工水平仪
详细介绍products details
产品名称:高精度水平测量仪(包括条式水平仪、框式水平仪
高精度水平测量仪框式水平仪和条式水平仪两种型式,主要用于检验各种机床及其他设备的平直度,安装的水平位置和垂直位置的正确性,并可检验微小倾角。

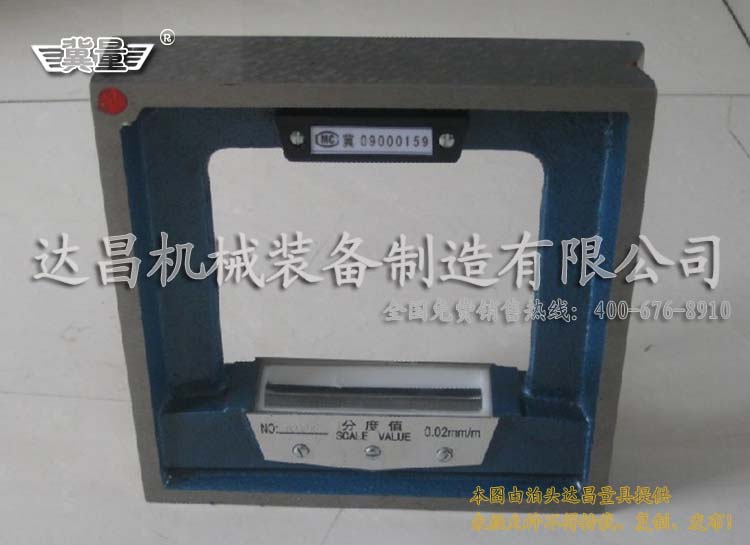

框式水平仪规格:

产品名称

规格

备注

框式水平仪

100*0.05mm

磨制



150*0.02mm

磨制



200*0.02mm

磨制



200*0.02mm

刮制



250*0.02mm

磨制



300*0.02mm

刮制

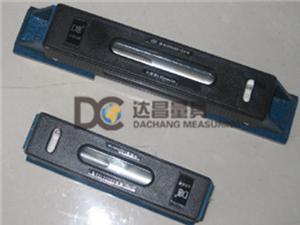

条式水平仪规格:

产品名称

规格

备注

条式水平仪

100*0.05mm

有V型槽



150*0.05mm

有V型槽



150*0.02mm

有V型槽



200*0.05mm

有V型槽



200*0.02mm

有V型槽



250*0.05mm

有V型槽



250*0.02mm

有V型槽



300*0.05mm

有V型槽



300*0.02mm

有V型槽

框式水平仪使用方法
框式水平仪在找水平时,要交错90°进行校调,也就是通常的X轴和Y轴的校调,其V型面与被调平面应基本完全接触,水平仪不应有手感上的摆动,调整的过程中应使水泡处于正中位置就达到要求了.水平仪还有个侧面的V型槽,是用于测垂直面的,方法与上面相同.
需要注意的是: 水平仪在使用时应轻放在被测表面上,尽量不要碰撞,以避免水平仪里面的机械调整件移位,进尔引起精度的不准确.
框式水平仪的精度为0.02/1000mm,即每米2C。上面刻度每格就是2C,即每有一格的偏差代表在一米长内有一头高出了2C
百分尺主尺上每一度刻线代表1MM,转尺上每一度刻线每表0.01mm
径向的误差不叫垂直度,叫同轴度。用百分表座吸一其中一头的联轴器上,百分表指另一头,划一个圆周表上读数误差的多少即为同轴度误差。
用厚薄规测量联轴器两个端面不同外的间隙最大误差即为轴向误差。

公司主打产品:立式车床,断面铣床,铸铁检验平台、测量平板、铸铁平台、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、镁铝平尺、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、 水平仪,等精密量具产品远销美国、德国、韩国等国家深受国内外客户的好评。
