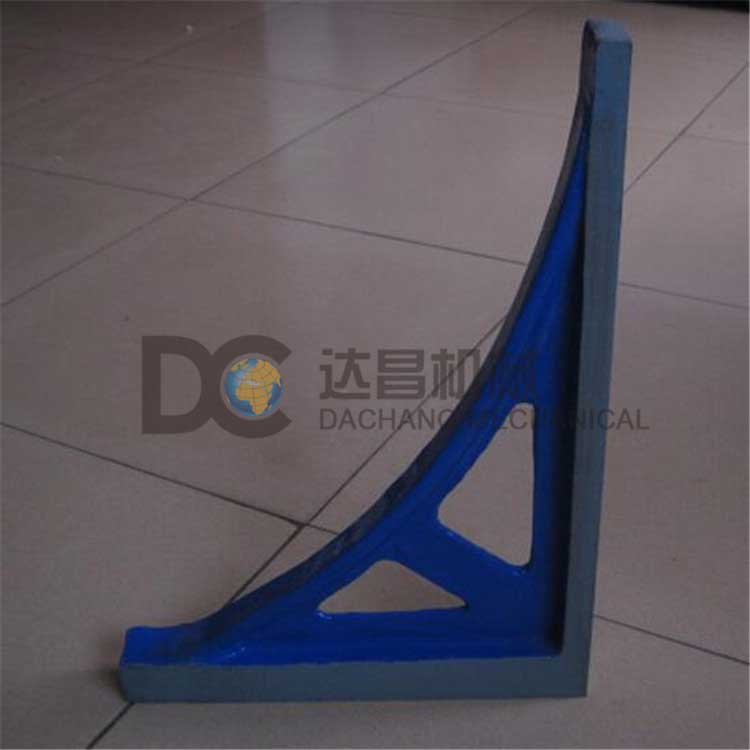

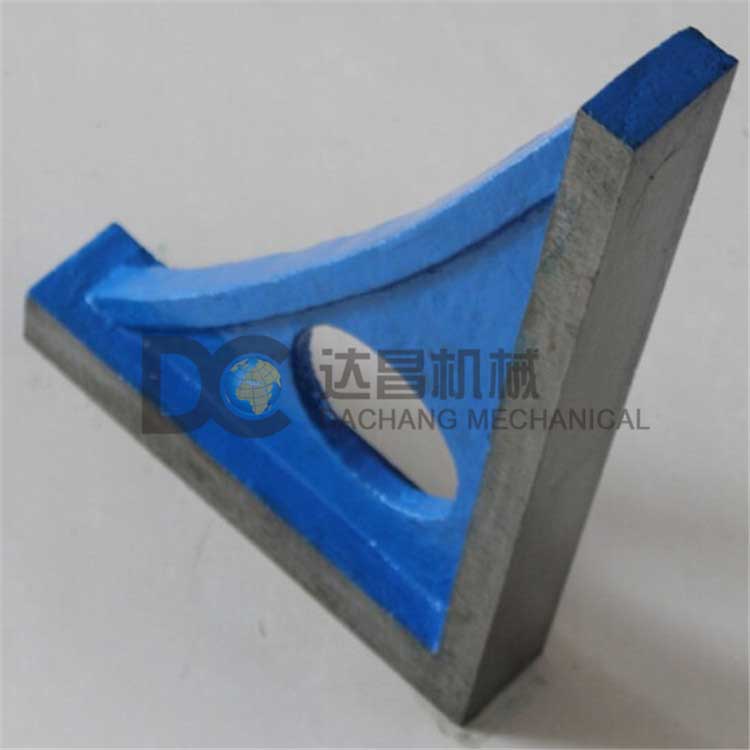

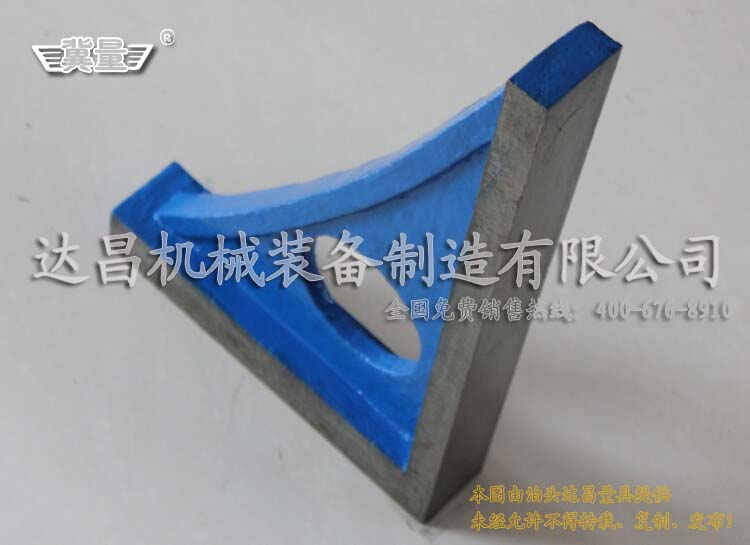

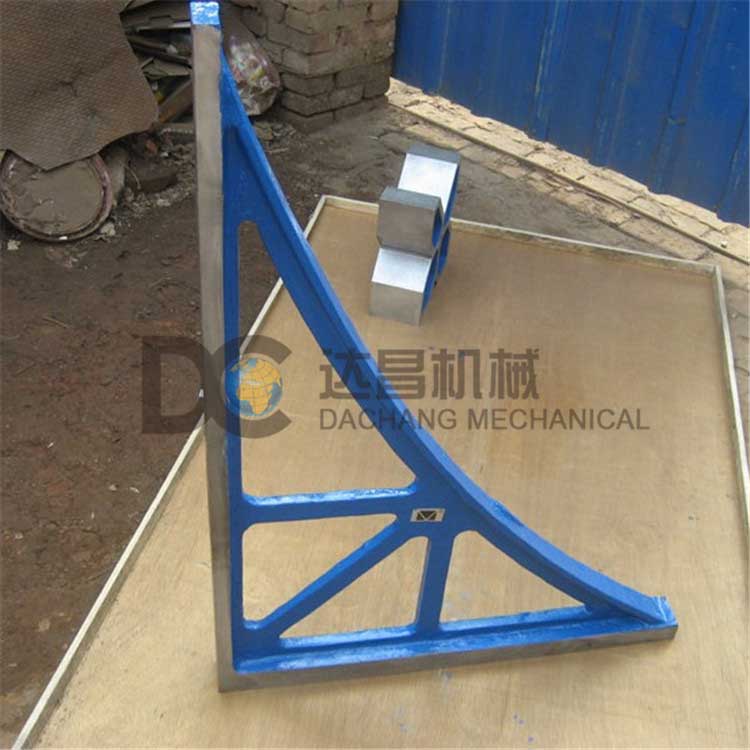

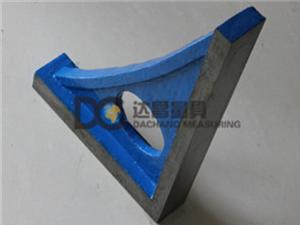

铸铁直角尺

网站图片

咨询电话:0317-8266666

铸铁直角尺适用于高精度机械和仪器检验及机床之间不垂直度的检查,安装加工定位,划线等是机械行业中的重要测量工具,直角铸铁平尺的特点是精度高,稳定性好,便于维修。
标签:直角尺,铸铁直角尺
详细介绍products details

铸铁直角尺:产品别名:铸铁直角尺直角尺垂直平尺 铸铁垂直平尺直角靠尺 90°角尺,具有垂直平行的框式组合,适用于高精度机械和仪器检验及机床之间不垂直度的检查,安装加工定位,划线等是机械行业中的重要测量工具,它的特点是精度高,稳定性好,便于维修。
 铸铁直角尺按GB6092-85标准制造,材料HT200,主要用于制件直角的检验和划线,在安装和调修设备时,检验零件或部件有关表面的垂直度。按GB6092-85标准制造,材料HT200-250,主要用于工件直角的检验和划线,在安装和调修设备时,检验零件或部件有关表面的垂直度。
直角尺:测量面和基面相互垂直,用于检验直角、垂直度和平行度误差的测量器具,又称90°角尺。
铸铁直角尺规格:(非标产品可根据用户要求设计生产)

铸铁直角尺规格

测量面对基面垂直度

测量面平面度或直线度

基面平面度或直线度

精度等级(um

0

1

2

0

1

2

0

1

2

150*100

4

8

16

1.5

2.5

5

2

4

8

300*200

6

11

22

2

4

7

3

6

11

400*300

7

12

25

2

4

8

3.5

7

12

500*350



15

30



5

10



8

15

600*400



18

35



6

12



9

18

800*500





40





14





20

1000*750





50





16





25

1250*800





60





20





30

1600*1000





70





24





35



浏览更多关于  直角尺|直角铸铁平尺  的内容
