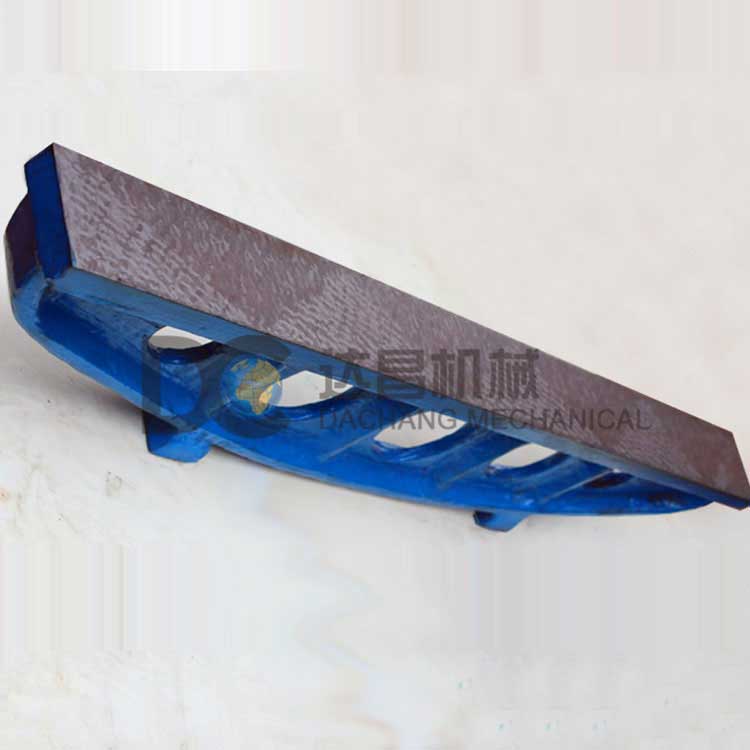

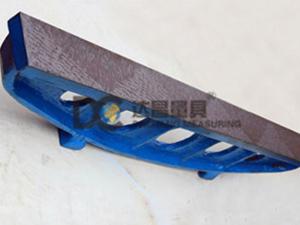

| | 桥型铸铁平尺是用来测量工件的直线度和平面度的量具。桥型铸铁平尺的使用温度（20±5）℃ |
 桥型平尺：按 JB/T7977-99标准制造，材质为HT200-300，形状为拱形桥，只有一个工作面，桥型平尺工作面采用刮研工艺，是用来测量工件的直线度和平面度的精密研具，桥型平尺主要用于机床导轨的测量研磨和平板平台的研磨测量时使用，使用温度（20±5）℃。桥型平尺易于保管，悬挂平放均可，不会因长期平放而影响其直线度、平行度。
铸铁桥型平尺规格：（特殊规格需要定做）
规格 | 工作面直线度或平面度 | 精度等级（μm） | 0级 | 1级 | 2级 | 500×50 | 3 | 6 | 12 | 750×50 | 4 | 8 | 15 | 1000×50 | | 10 | 20 | 1600×50 | | 15 | 30 | 2000×80 | | 18 | 36 | 2500×90 | | 22 | 44 | 3000×100 | | | 52 | 3500×100 | | | 30 | 4000×100 | | | 68 | 5000×110 | | | 84 | 6300×120 | | | 105 | 8000×120 | | | 132 |
|
