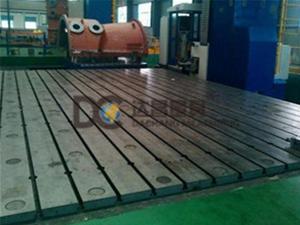

铸铁拼装平台

网站图片

咨询电话:0317-8266666

铸铁拼装平台根据不同的精度等级可以分为检验铸铁平台、划线铸铁平台、装配铸铁平台、焊接铸铁平台、基础铸铁平台、火工铸铁平台等,并用于不同的用途。拼装平台材料为高强度铸铁HT20--40,工作面硬度为HB170--240,经过两次人工处理(人工退火600°--700°和自然时效2--3年),使拼装平台的精度稳定、耐磨性能好。
标签:拼装平板,拼装平台,铸铁拼装平台
详细介绍products details


铸铁拼装平台根据不同的精度等级,分为检验铸铁平台、划线铸铁平台、装配铸铁平台、焊接铸铁平台、基础铸铁平台、火工铸铁平台等,并用于不同的用途。
一般一块平台可以满足正常大小的工件检验、划线等工作,但是遇到大型铸件或工件比如船舶制造行业,单块平台就无法满足检验、划线等工作要求了。这时就需要将几块甚至十几块平台进行拼接,形成一块更大的组合拼装平台。再对大型的铸件、工件进行检验、划线、装配等工作,拼装平台由多块铸铁平台组合而成,主要用于大型工件的各种检测、测量、划线等工作。
1.规格:200*200--2000*4000,特殊规格的拼装平台根据需要按图纸制做。
2.用途:拼装平台适用于各种检验工作、精度测量用的基准平面;用于机床机械检验测量基准;检查精密零件的尺寸精度或行位偏差;并作精密划线,在机械制造中拼装平台也是不可缺少的基本工具。
3.材料及用处
材料为高强度铸铁HT20--40,工作面硬度为HB170--240,经过两次人工处理(人工退火600°--700°和自然时效2--3年),使拼装平台的精度稳定、耐磨性能好。
4.拼装平台表面质量检验:用涂色发检验;0级、1级平板在每边为25毫米平方的范围内不少於25点;2级不少於20点;3级不少于12点。
拼装平台规格:(特殊规格的拼装平台根据需要按图纸制做)

  规格(长×宽)

精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000



20

40

97

1000×1200



20.5

41

103

1000×1500



22

45

112

1000×2000



26

52

130

1500×2000



28

56

140

1500×3000





70

174

2000×3000





74

184

2000×4000





88

219

平台调试方法:
1.将平台平放于地面,手感调整四角稳定性,微调活动地脚,直到稳定。
2.将平板放置在支架上,调整其支点位置,尽量接近中心对称。
3.初调各支脚,使各支点均匀受力。
4.用水平测量仪器(水平尺或电子水平仪)检测平板水平状况、微调相关支点,直到符合水平位置。
5.初调合格后,静置12小时后,进行复制,如不合格需进行再次调整,如合格方可使用。
6.使用后根据实际实地环境周期性检测维护。
公司主打产品:立式车床,断面铣床,铸铁检验平台、花岗石平板、铸铁平台、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、 水平仪,等精密量具产品远销美国、德国、韩国等国家深受国内外客户的好评。
