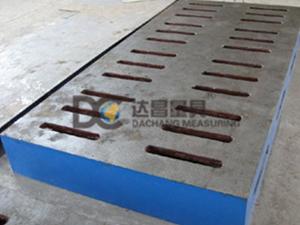

铸铁铆焊平板

网站图片

咨询电话:0317-8266666

铆焊平板的用途:用于铆焊或焊接工艺的基础平板,工作面上可以设计圆孔、长方孔和T型槽,孔主要用来清理铆焊时有一些铁渣和焊接废弃物,T型槽主要是用来固定焊接件。
标签:铆焊平板,大型铆焊平板,钳工铆焊平板
详细介绍products details

产品名称:铆焊平板
产品别名: 铸铁铆焊平板焊接铆焊平板铸铁铆焊平板 钳工铆焊平板 钳工铆焊平板    装配铆焊平板

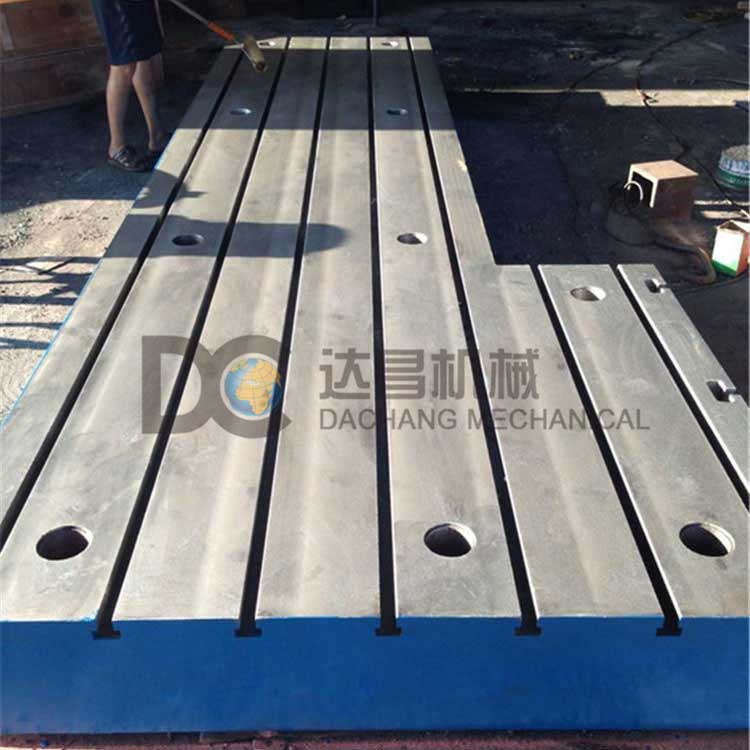

铆焊平板的用途:用于铆焊或焊接工艺的基础平板,工作面上可以设计圆孔、长方孔和T型槽,孔主要用来清理铆焊时有一些铁渣和焊接废弃物,T型槽主要是用来固定焊接件。
铆焊平板材质:高强度铸铁HT200——300,经过两次人工处理(人工退火600度——700度和自然时效2——3年)使用该产品的精度稳定,不易磨损。铸铆焊平板技术参数:   材质:HT200-300
我公司主要生产大型铸铁平台,检验平板、划线平台、组合平台、T型槽平板、机床垫板、模具垫板、发动机测功机试验台、发动机、内燃机试验台、铸铁基座板、台架、落地镗铣床辅助平台、各类动力机械试验台产品,组装平台和焊接平台,组合拼装T型槽平板,检验、划线装配、铆焊、工装用平板,镗铣床等工作台,三座标仪平板,模具垫板,实验室基础平板,槽铁(地轨)垫箱。铸铁平板(平台)按GB7947-1999标准制造。平板精度等级有0、1、2、3、级及精刨,平板制成筋板式和箱体式,工作面有长方形、正方形或圆形。工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。
铆焊平板规格精度表:(铆焊平板产品一般需要按用户要求设计生产)

规格(长×宽)

 精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000



20

40

97

1000×1200



20.5

41

103

1000×1500



22

45

112

1000×2000



26

52

130

1500×2000



28

56

140

1500×3000





70

174

2000×3000





74

184

2000×4000





88

219

平台调试方法:
1.将平台平放于地面,手感调整四角稳定性,微调活动地脚,直到稳定。
2.将平板放置在支架上,调整其支点位置,尽量接近中心对称。
3.初调各支脚,使各支点均匀受力。
4.用水平测量仪器(水平尺或电子水平仪)检测平板水平状况、微调相关支点,直到符合水平位置。
5.初调合格后,静置12小时后,进行复制,如不合格需进行再次调整,如合格方可使用。
6.使用后根据实际实地环境周期性检测维护。
公司主打产品:立式车床,断面铣床,铸铁检验平台、花岗石平板、铸铁平台、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、镁铝平尺、直角尺、方尺、方箱、v型架、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、水平仪,等精密量具产品远销国外,深受国内外客户的好评。
