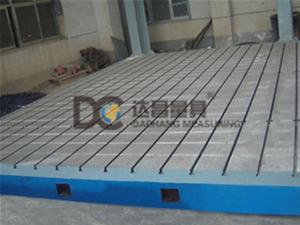

铸铁装配平板

网站图片

咨询电话:0317-8266666

达昌公司专业为您提供热情,全面的铸铁量具,花岗石量具,镁铝量具,钢件量具等产品的销售,技术咨询服务!
标签:装配平板,装配平台,钳工装配平台
详细介绍products details

铸铁装配平板是划线、测量、铆焊、工装工艺不可以缺少的工作台,也可以做机械试验平台等等。基础平板用于各种检验工作,如精密测量用的基准平面,各种机床机械的检验测量,检查零件的尺寸精度、行位偏差,并作出精密划线。基础平板采用箱体式、筋板式或其他结构型式。在铸铁平板的相对两侧面上,应有安装手柄或吊装位置的设置、螺纹孔或圆柱孔。基础平板经检定符合标准要求后,应附有产品合格证;产品合格证上应有本标准的标准号和产品序号。基础平板工作面的硬度应为HB170—220或187—255之间。
装配平板规格:(非标规格需要定做)

 规格(长×宽)

     精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000



20

40

97

1000×1200



20.5

41

103

1000×1500



22

45

112

1000×2000



26

52

130

1500×2000



28

56

140

1500×3000





70

174

2000×3000





74

184

2000×4000





88

219

平台调试方法:
1.将平台平放于地面,手感调整四角稳定性,微调活动地脚,直到稳定。
2.将平板放置在支架上,调整其支点位置,尽量接近中心对称。
3.初调各支脚,使各支点均匀受力。
4.用水平测量仪器(水平尺或电子水平仪)检测平板水平状况、微调相关支点,直到符合水平位置。
5.初调合格后,静置12小时后,进行复制,如不合格需进行再次调整,如合格方可使用。
6.使用后根据实际实地环境周期性检测维护。
公司主打产品:立式车床,断面铣床,铸铁检验平台、花岗石平板、铸铁平台、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、镁铝平尺、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、水平仪,等精密量具产品远销国外,深受国内外客户的好评。
