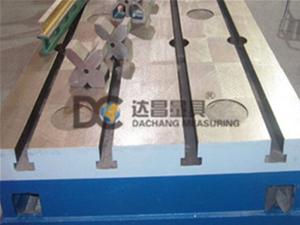

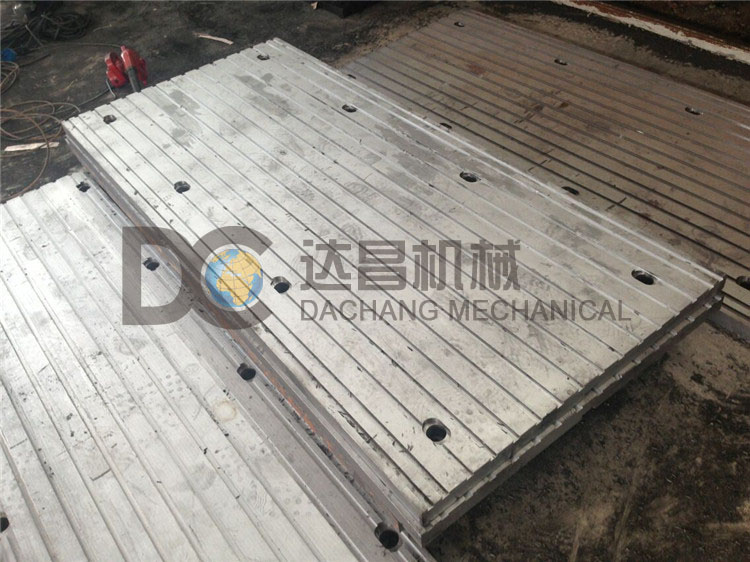

U型槽铸铁平台标准:
按
GB/T 22095-2008标准制造。
U型槽铸铁平台精度等级

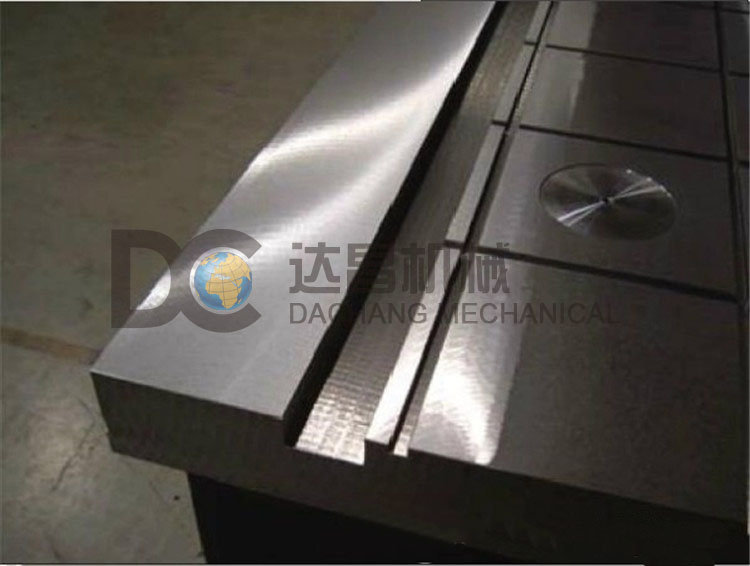

有0、1、2、3、级及精刨,铸铁平台制成筋板式和箱体式,工作面有长方形、正方形或圆形。工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。
U型槽铸铁平台规格:(非标规格可以按用户要求设计生产)
①100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。
②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。
③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。
④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
U型槽铸铁平台的用途:
铸铁平台可以用于检验机械零件平面度、平行度、直线度等形位公差的测量基准,也可用于精密零件的划线和测量、实验、铆焊、焊接、基础、工作台等,应用领域造船厂。
