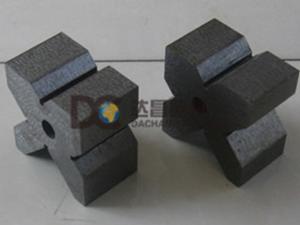

产品名称：V型铁 铸铁V型铁
V型铁产品分类：单口V型铁、三口V型铁、多口V型铁、磁性V型铁、磁力V型铁
V型铁主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。
V型铁包装：木箱
V型铁按国家GB4972-85标准制造，一般都成对供应，V型铁是一个四棱体，四个工作面上或四个尺寸不同的90度的槽。V型铁主要适用于轴类零件的检验和划线。
V型铁规格精度表(mm) ： 100×80×30 150×125×45
规格 | 工作面平面度 | V型槽对底面平行度 | V型槽对侧面平行度 | V型槽对两侧面对称度 | V型槽对端面的垂直度 |
精度等级 |
0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 | 0级 | 1级 | 2级 |
I型 | 35×35×30 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
60×60×50 | 1 | 2 | 3 | 2.5 | 5 | 10 | 2.5 | 5 | 10 | 5 | 10 | 20 | 5 | 5 | 10 |
105×105×80 | 1.5 | 3 | 5 | 4 | 8 | 15 | 4 | 8 | 15 | 8 | 16 | 30 | 8 | 8 | 15 |
II型 | 100×100×65 | | | | | 10 | 20 | | 10 | 20 | | 20 | 40 | | | |
150×150×80 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | |
200×200×90 | | | | | 15 | 25 | | 15 | 25 | | 30 | 50 | | | |
300×300×120 | | | | | 20 | 30 | | 20 | 30 | | 40 | 60 | |
