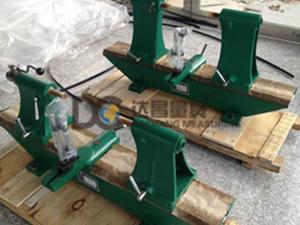

偏摆检查仪

网站图片

咨询电话:0317-8266666

公司主打产品:立式车床,断面铣床,铸铁检验平台、花岗石平板、铸铁平台、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、 水平仪,等精密量具产品远销美国、德国、韩国等国家深受国内外客户的好评。
标签:偏摆检查仪,偏摆仪
详细介绍products details



偏摆检查仪的用途:主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动,产品设计新颖,美观大方,精度高操作极为方便。
产品介绍:

该仪器主要用于检测轴类,盘类高精度零件的径向,圆跳动和斜向端面的圆跳动,精度高,配有一对莫氏4#硬质頂尖,提高了偏摆仪的测量精度,增大了被侧零件的支撑重量。表面设计准确合理,齿条运行操作上下、前后、左右调节平稳自如,操作方便,表架钢性好,提高了检测仪器的灵敏性,特别适用于磨加工产品。活动表座可在仪座的任何位置进行测量。仪器不生锈,使用、保管方便。

使用方法:拧紧偏心轴手把,首先将固定頂尖座在仪座上固定。按被测零件长度将活动頂尖座固定在合适的位置。压下球头手柄,装入零件,用两頂尖顶住零件中心孔。拧紧紧固手把,将頂尖固定。将活动表座放在放在所需位置。配合百分麦(千分麦)即可进行检测工作。

偏摆检查仪主要技术参数:

1、莫氏2号頂尖60°锥面对莫氏锥的径向圆跳动≤0.005mm

2、頂尖轴线在100mm范围内对导轨的平行度(水平垂直方向)≤0.006mm

3、被测零件蕞大直径270mm-50mm

4、测量长度300mm500mm1000mm1500mm2000mm

偏摆检查仪规格:

偏摆仪
规格mm
中心高度
mm
测量直径
mm
精度(um)
平行方向
垂直方向
200
100
200
≤8
≥5
300
170
270
≤8
≥5
300
300
560
≤8
≥5
500
250
460
≤8
≥5
500
300
560
≤8
≥5
1000
250
460
≤10
≥8
1000
300
560
≤10
≥8
2000
230
460
≤30
≥20



泊头市达昌量具机械有限公司始建于1989年原泊头工量具有限公司.主要生产:铸铁平板,铸铁平台,划线平板,铆焊平台,检验平台,大理石平台,大理石平板,偏摆仪,方箱,垫铁,平行平尺。现在已发展成为一个地方重型机械制造中型企业,占地面积1.4万平方米,其中建筑面积0.95万平方米,在岗职工400余人,其中各类专业技术人员45,高极职称10,中级职称14,主要生产设备工共有48台套,车、铣、刨、磨、钻、镗设备齐全配套。
