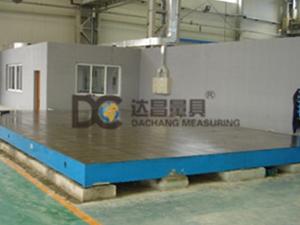

| 铆焊平板的用途:用于铆焊或焊接工艺的基础平板,工作面上可以设计圆孔、长方孔和T型槽,孔主要用来清理铆焊时有一些铁渣和焊接废弃物,T型槽主要是用来固定焊接件。 |
产品名称:铆焊平板 铸铁铆焊平板 产品别名: 铸铁铆焊平台 焊接铆焊平台铸铁铆焊平板 钳工铆焊平台 钳工铆焊平板 装配铆焊平台 铸铁焊接平板、钳工焊接平板、装配焊接平板 铆焊平板的用途: 用于铆焊或焊接工艺的基础平板,工作面上可以设计圆孔、长方孔和T型槽,孔主要用来清理铆焊时有一些铁渣和焊接废弃物,T型槽主要是用来固定焊接件。 铆焊平板材质:高强度铸铁HT200——300,经过两次人工处理(人工退火600度——700度和自然时效2——3年)使用该产品的精度稳定,耐研磨性能好。 铸铆焊平台、铆焊平板技术参数: 材质:HT200-300我公司主要生产大型铸铁平台,检验平板、划线平台、组合平台、T型槽平板、机床垫板、模具垫板、发动机测功机试验台、发动机、内燃机试验台、铸铁基座板、台架、落地镗铣床辅助平台、各类动力机械试验台产品,组装平台和焊接平台,组合拼装T型槽平板,检验、划线装配、铆焊、工装用平板,镗铣床等工作台,三座标仪平板,模具垫板,实验室基础平板,槽铁(地轨)垫箱。铸铁平板(平台)按国家GB7947-1999标准制造。平板精度等级有0、1、2、3、级及精刨,平板制成筋板式和箱体式,工作面有长方形、正方形或圆形。工作面采用刮削工艺,工作面上可加工V形、T形、U形槽和圆孔、长孔等。铆焊平板规格: ①100mm×200mm-------------400mm×400mm(本规格适用于研磨压砂平板)精度为0级、1级、2级。 ②400mm×600mm-------------1500mm×2500mm(本规格适用于人工刮研平板)精度为1级、2级、3级。 ③1500mm×3000mm----------2000mm×3000mm(本规格适用于人工刮研平板)精度为2级、3级、精刨。 ④2000mm×4000mm----------3000mm×10000mm/4000mm×8000mm精度为3级和精刨。
规格(长×宽)mm | 平板、平台精度等级 | 1级 | 2级 | 3级 | 平面度公差(um) | 200×200 | 10 | 20 | 50 | 300×200 | 12 | 24 | 60 | 300×300 | 12 | 24 | 60 | 300×400 | 12 | 24 | 60 | 400×400 | 12 | 24 | 60 | 400×600 | 14 | 28 | 70 | 500×500 | 14 | 28 | 70 | 500×600 | 14 | 28 | 70 | 500×800 | 16 | 32 | 80 | 600×800 | 16 | 32 | 80 | 600×900 | 16 | 32 | 80 | 1000×750 | 18 | 36 | 90 | 1000×1000 | 20 | 39 | 96 | 1000×1200 | 20 | 40 | 100 | 1000×1500 | 24 | 48 | 120 | 1000×2000 | 26 | 52 | 130 | 1500×2000 | 28 | 56 | 140 | 1500×2500 | 32 | 64 | 152 | 1500×3000 | | 70 | 174 | 2000×3000 | | 74 | 184 | 2000×4000 | | | 219 | 2500×3000 | | | 186 | 2000×4500 | | | 237 | 2000×5000 | | | 255 | 2000×6000 | | | 292 | 3000×6000 | | | 308 |
|
