检验直角尺

咨询电话：0317-8266666

直角尺外角的测量：将被检器具放置在仪器工作台上面的左右任意一边，靠紧定位装置靠板，铸铁直角尺利用微调装置上的滚花螺钉，推动被检器具与测头接触，记下指示表针指向的分度值。直角尺从被检器具的测量面的底端到頂端，读出记下被检器具有效工作面长度，直角尺底端到頂端在任意A、B、C……上的读数和底端的读数差ΔA1 ΔB1 ΔC1……（代正负号），再将被检器具调换180о，紧靠定位装置靠板，铸铁直角尺并变换测头方向，按照上述方法，再次对被检器具有效工作面进行测量，读出第贰次在A、B、C……点上的读数差ΔA2 ΔB2 ΔC2……（代正负号），则被检器具在任意高度的垂直度为：在ΔA，ΔB，ΔC……中决对值蕞大者的正值或负值即为该被检器具的垂直度测量值。

标签：检验直角尺,测量直角尺

详细介绍products details

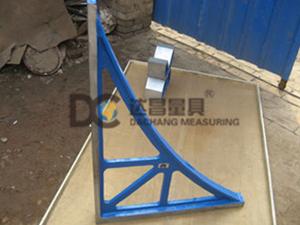

产品名称：铸铁检验直角尺
产品别名：铸铁测量直角尺、铸铁检验直角尺、划线铸铁直角尺、钳工铸铁直角尺
直角尺材质：采用高强度HT200-300，按GB6092-85标准制造.
直角尺用途：主要用于制件直角的检验和划线，在安装和调修设备时，检验零件或部件有关表面的垂直度。
铸铁直角尺规格：（非标规格可定做）
铸铁直角尺规格：(mm)
100×70 300×210 400×300 500×350
650×400 800×500 1000×750
铸铁直角尺类包括方尺、弯板等90°专用工具，适用于机床、机械设备及零部件的垂直度检验，安装加工定位，划线等是机械行业中的重要测量工具，它的特点是精度高，稳定性好，便于维修。
