检验平台

网站图片

咨询电话:0317-8266666

检验平台检定条件与要求一、温度与温度变化平板检定对温度有何要求。检定增加了00级平板给定温度(20±3)℃要求,要求00级、0级平板检定温度变化不得超过1℃/h。要求平板检定地点的温度在表规定的范围内检定温度表.
标签:厂家直销检验平台,检验平台
详细介绍products details

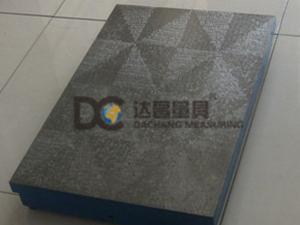

产品名称:检验平台,铸铁检验平台
检验平台规格:200×200-2000×4000mm(特殊规格根据需方图纸制作或双方商定生产加工) 。

检验平台用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形为偏差,并作紧密划线,在机械制造中也是不可缺少的基本工具。

检验平台表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。

检验平台精度:按国家标准计量检定规程执行,分别为0,1,2,3级四个级别。

检验平台材料:高强度铸铁HT200-300,

检验平台工作面硬度:HB170-240

检验平台表面质量检验:用涂色发检验。0级1级平板在每边为25毫米平方的范围内不少於25点,2级不少於20点,3级不少於12点。

检验平台与划线平台的功能区别:

检验平台是为生产车间或计量部门做精密测量用的基准平面;而划线平台是为生产中做划线用的基准平面。

虽然这两种平板都是基准平面,但是他们的加工方法、平面精度、功能作用是不同的。

专用于涂色法的检验平台工作面需刮研 ;其他用途的检验平台工作面需刮、磨或研;划线平板面刨光即可。由此可见,检验平台的平面精度高于划线平板。

检验平板在以涂色法检测工件平直度或作为检验工作的辅助工具实现各种测量时起到了基准定位面作用;划线平台在划线工作中起到了基准面作用。

检验平板,检验平台平面度公差(um)

1级 10 12 12 12 12 14 14 16 16 16 18 20 20 24 26 28 32

2级 20 24 24 24 24 28 28 28 32 32 32 36 39 40 48 52 56 64 70 74 88 79

3级 50 60 60 60 60 70 70 70 80 80 80 90 96 100 120 130 140 152 174 184 219 186 237 255 292 308

检验平台的详细技术参数:

规格(长×宽)mm精度等级
0123
平面度公差(μm)
200×20051020.5
200×3005.51122
300×3005.51122
300×40061224
400×4006.512.525
400×5006.5132666
500×5006.8142868
400×60071427.570
500×600714.228.571
500×800815.53178
600×8008163280
1000×7509183690
1000×100010204097
1000×12001020.541103
1000×1500112245112
1000×2000 2652130
1500×2000 2856140
2000×2000 3161153
2000×2500 3467168
1500×3000 3570174
2000×3000 3774184
2000×4000 4488219
