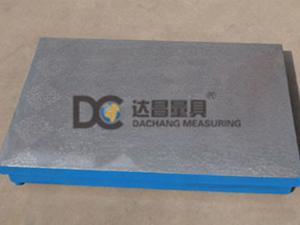

划线平台的别称:划线平板、划线平台、钳工划线平板、钳工划线平台。
划线平台的用途:
1.可作为检验机械零件平面、平行度、直线度等形位公差的测量基准;
2.划线平台也可用来当作检查机器零件平面度,直线度等形位公差的测量基准;
3.用于零件划线研磨加工,安装设备等用途;
4.用于一般零件及精密零件的划线、铆焊研磨工艺加工及测量等。
同时划线平台对于机械、发动机的动力实验,设备调试,具有较好的平面稳定性和韧性。
划线平板(划线平台)使用原理:
根据产品图样的尺寸要求,用划针工具在毛坯或半成品上划出待加工部位的轮廊线或作为基准的点、线。在单件或小批量生产中,用划线平台来检查毛坯或半成品的形状和尺寸,合理地分配各加工表面的余量,及早发现不合格品,避免造成后续加工工时的浪费。
划线平台材质:高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使划线平台精度稳定,耐研磨性能好。
划线平台精度:按国家标准计量检定规程执行,分别为0、1、2、3四个等级。

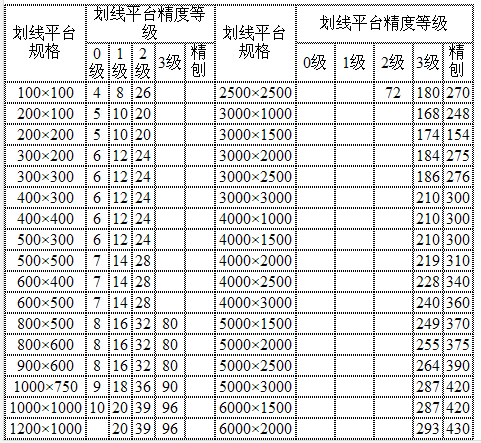

划线平台规格:200x200—3000x6000,大于此规格的划线平台可以按图纸订做。下表是我厂部分划线平台的规格表:
