检验弯板

网站图片

咨询电话:0317-8266666

检验弯板适用于高精度机械和仪器检验和机床之间不垂直度的检查,广泛使用在工业测量中。 铸铁弯板是按标准制造,材料为HT200-HT300;铸铁弯板的制造方法大多采用铸造中的精密铸造流程;随着科学的进步,铸型进入工厂化的大规模生产,以前的技术不能满足生产要求,树脂砂造型造芯工艺的应用和发展,对铸造用砂的质量又提出了更高的要求。
标签:铸铁检验弯板,检验弯板
详细介绍products details

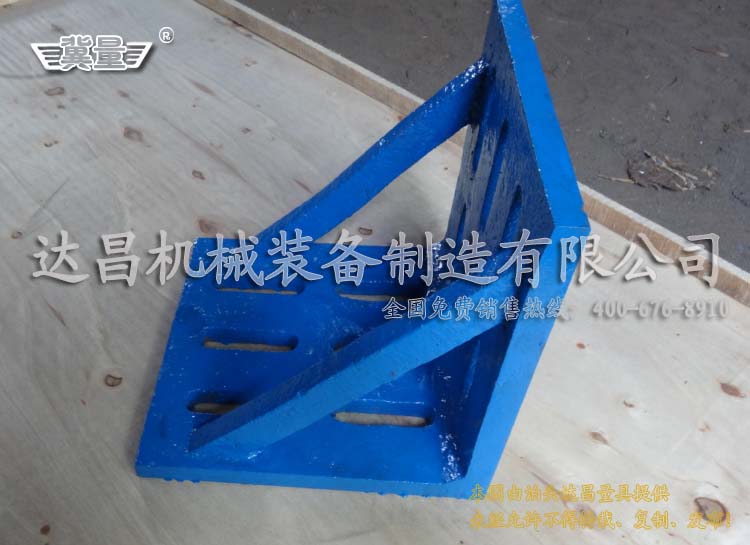

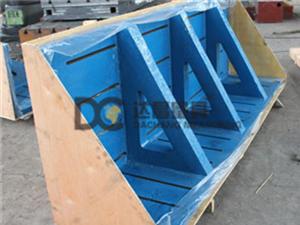

产品名称:铸铁检验弯板检验弯板
铸铁检验弯板按GB6092 - 85标准制造,材料为HT200-HT300,铸铁弯板的工作面采用刮研工艺,用于检验工件的90°角,维修设备时检验零部件相关表面的相互垂直度,还常用于钳工划线及零部件的检测和机械加工中的装夹。铸铁弯板能在平板上检查工件的垂直度,适用于高精度机械和仪器检验和机床之间不垂直度的检查,广泛使用在工业测量中。
铸铁检验弯板是用于产品垂直面的检测,属于直角尺类。铸铁弯板是按标准制造,材料为HT200-HT300;铸铁弯板的制造方法大多采用铸造中的精密铸造流程;随着科学的进步,铸型进入工厂化的大规模生产,以前的技术不能满足生产要求,树脂砂造型造芯工艺的应用和发展,对铸造用砂的质量又提出了更高的要求。
铸造砂应满足以下的要求:较高的纯度和洁净度,以硅砂为例,铸铁用砂要求SiO2含量在90%以上,较大的铸钢件则要求SiO2含量在97%以上;高的耐火度和热稳定性;适宜的颗粒形状和颗粒组成;不易被液态金属润湿。颗粒形状铸造砂的形状一般有3种。
圆形砂:颗粒为圆形或接近于圆形,表面光洁,没有突出的棱角;多角形砂:颗粒成多角形,且多为钝角;尖角形砂,颗粒成尖角形,且多为锐角;铸造砂的颗粒形状一般以角形系数(砂子实际比表面积/砂子理论比表面积)来表示。
铸铁检验弯板使用注意事项:弯板不要在潮湿、有腐蚀、过高和过低的温度环境下使用和存放;在使用时要先进行弯板的安装调试,然后,把弯板的工作面擦拭干净,在确认没有问题的情况下使用弯板。
铸铁检验弯板精度:1级、2级、3级。
铸铁检验弯板规格:大于以下或非标规格可定做,也可按客户提供图纸生产加工

规 格(mm)

测量面对基面的垂直度

测量面平面度或直线度

基面平面度或直线度

精度等级(um)

1级

2级

3级

1级

2级

3级

1级

2级

3级

200*200

8

16

30

4

8

16

6

12

24

300*200

10

20

40

5

10

20

8

16

30

300*300

10

20

40

5

10

20

8

16

30

400*300

12

24

45

6

12

24

10

20

40

500*500



28

50



14

28



24

48

800*600



35

60



18

35



28

55

1000*750





80





50





80

1500*1000





120





60





120
