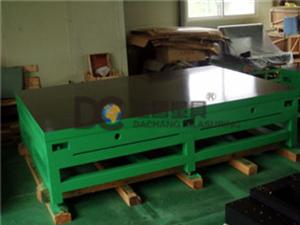

铸铁检验平台

网站图片

咨询电话:0317-8266666

检验平板/检验平台用途:适用于各种检验工作,精密测量用的基准平面;用于机床机械检验测量基准;检查零件的尺寸精度或形位偏差,检验平台材料:由高强度铸铁HT200-HT300制造,工作面硬度:HB170-240。
标签:检验平台,检验平板,检验工作台
详细介绍products details


检验平台用于检查零件的尺寸精度或形位偏差,并作划线,适用于各种检验工作,精密测量的基准平面。检验平台在使用时要先进行安装调试,然后把检验平台的工作面清理干净,在确认没有问题的情况下使用,使用过程中,要注意避免工件和平板的工作面有过激的碰撞,防止损坏检验平台的工作面;工件的重量不能超过检验平台的额定载荷,否则会造成工作质量降低,损坏平板的结构,甚至会造成平板变形,使之无法使用。
检验平台表面质量检验用途色法检验。检验标准为:平板在每边为25毫米平方的范围内不少于25点,二级不少于20点,三级不少于12点。
检验平台精度:按标准计量检定规程执行,分别为0,1,2,3级四个级别。
检验平台材料:由高强度铸铁HT200-HT300制造,工作面硬度:HB170-240。
检验平台规格:(非标规格根据需方图纸制作或双方商定生产加工)

  规格(长×宽)

 精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000



20

40

97

1000×1200



20.5

41

103

1000×1500



22

45

112

1000×2000



26

52

130

1500×2000



28

56

140

1500×3000





70

174

2000×3000





74

184

2000×4000





88

219

平台调试方法:
1.将平台平放于地面,手感调整四角稳定性,微调活动地脚,直到稳定。
2.将平板放置在支架上,调整其支点位置,尽量接近中心对称。
3.初调各支脚,使各支点均匀受力。
4.用水平测量仪器(水平尺或电子水平仪)检测平板水平状况、微调相关支点,直到符合水平位置。
5.初调合格后,静置12小时后,进行复制,如不合格需进行再次调整,如合格方可使用。
6.使用后根据实际实地环境周期性检测维护。
我公司的生产的铸铁平台、划线平台、焊接平台、铆焊平台、检验平台、基础平台、装配平台规格齐全价格优惠。
