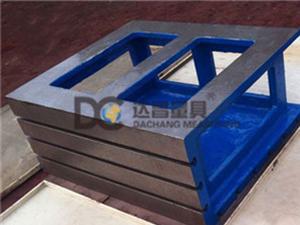

机床试车垫箱用途:镗床方箱主要用于零部件的平行度、垂直度等的检验和划线。镗床方箱是用铸铁制成的具体6个工作面的空腔正方体,其中一个工作面上有V型槽。
机床试车垫箱制作要求:镗床方箱各工作面不能有锈迹、划痕、裂纹、凹陷以及影响计量性能的其他缺陷。镗床方箱非工作面应清砂涂漆,棱边倒角。在镗床方箱内壁应有标牌,并标有规格尺寸,级别出厂编号、制造厂名称。
机床试车垫箱精度:对于人工刮研制方箱除检定平面度外,还要用涂色法检定镗床方箱接触斑点。在边长为25mm任意正方形内斑点数为:1级镗床方箱、2级镗床方箱不少于25点;3级镗床方箱不少于20点。
机床试车垫箱检定方法:对于边长为300mm及以下的镗床方箱,检定时,在镗床方箱被检面的两端各放置1mm的量块,把刀口尺放在量块工作面上,然后在其各被检点处用量块试塞,当量块组刚刚塞入时的尺寸与两端量块尺寸之差为该被检点对两端之间的偏差。这一检定还应在镗床方箱工作面的纵向、横向和对角线方向的几个截面上进行。
