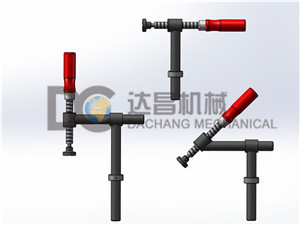

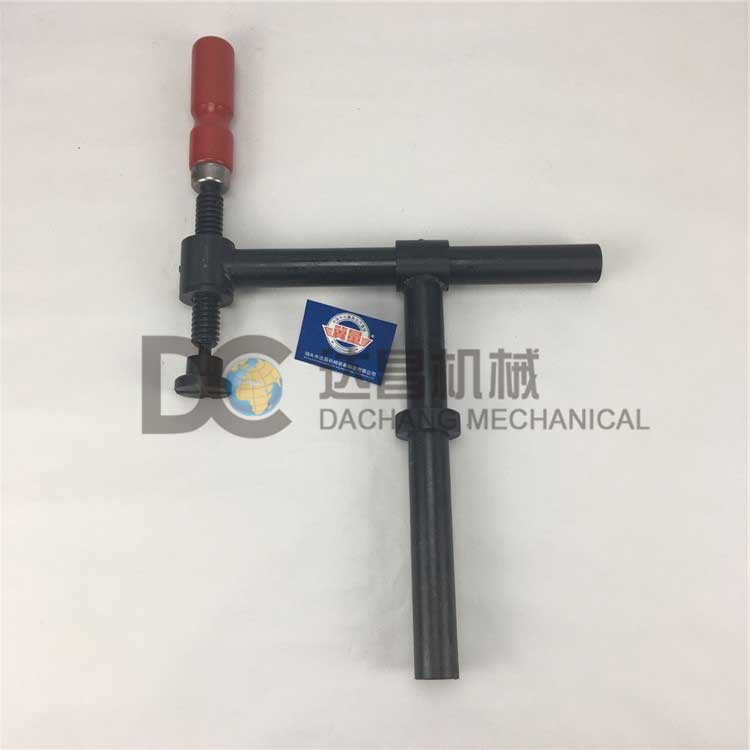

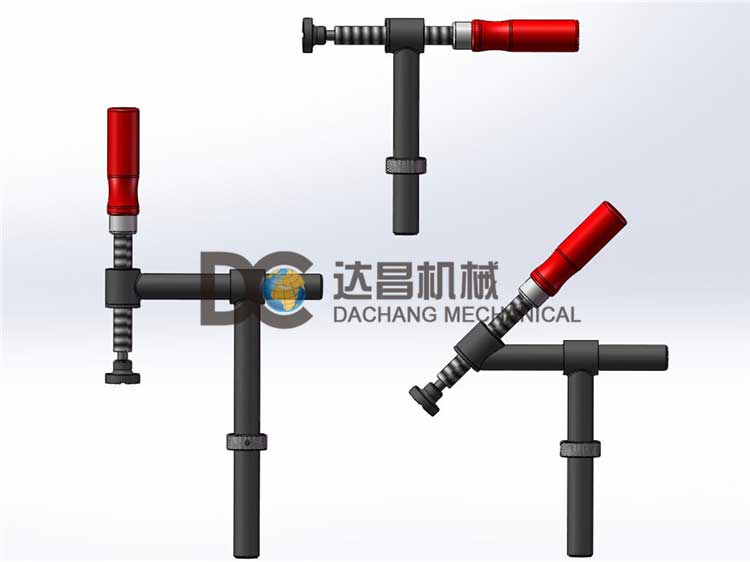

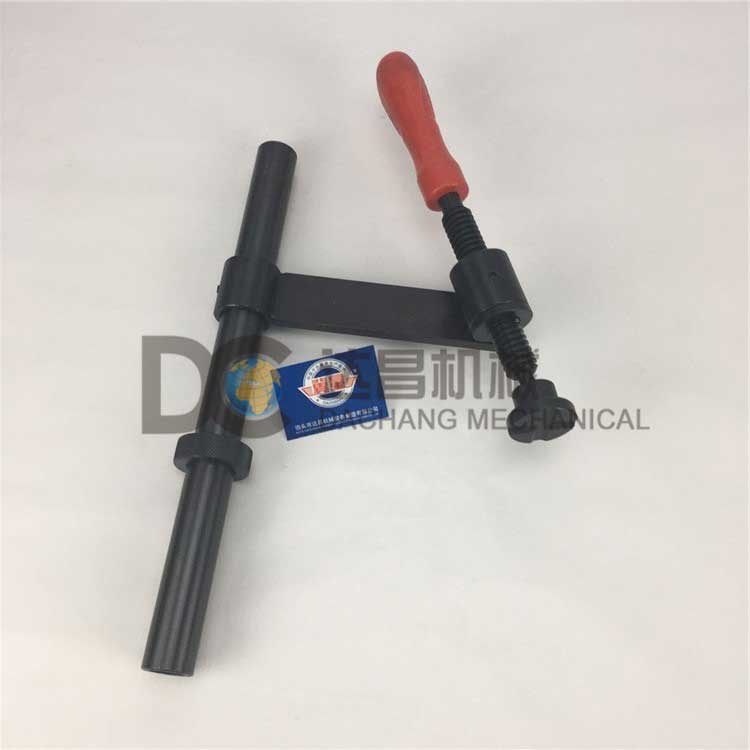

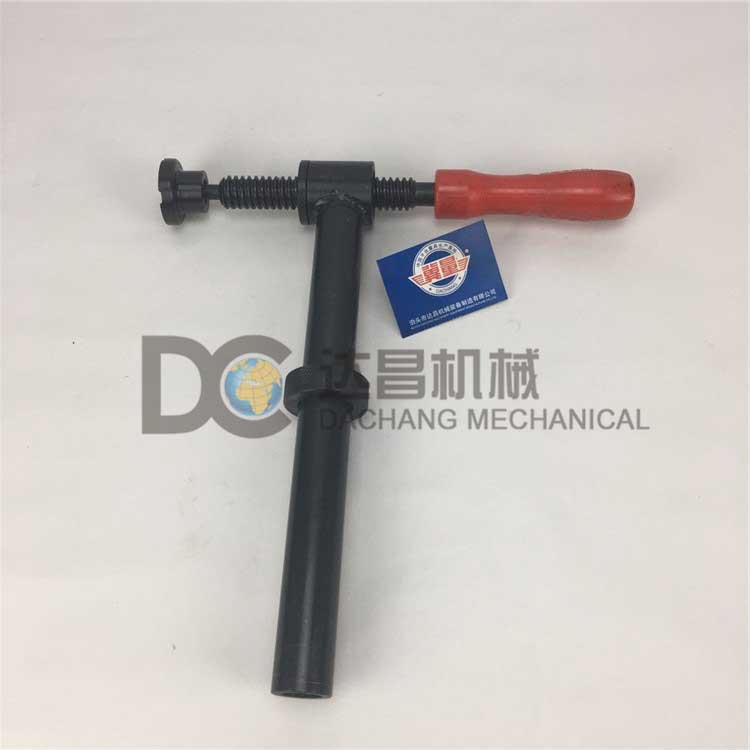

快速压紧器

网站图片

咨询电话:0317-8266666

为了适应不同外形尺寸的工件,机床组合夹具系统在机床加工行业中分为大型、中型和小型 3个系列;每个系列的元件按照用途可分为8类.
标签:快速压紧器
详细介绍products details

为了适应不同外形尺寸的工件,机床组合夹具系统在机床加工行业中分为大型、中型和小型 3个系列;每个系列的元件按照用途可分为8类.
①基础件:如方形、矩形、圆形基础板和基础角铁等,用作夹具体.
②支承件:如垫片、垫板、支承板、支承块和伸长板等,主要用作不同高度的支承。
③定位件:如定位销、定位盘、 V形块和定位支承块等,用于确定元件与元件、元件与工件之间的相对位置。
④导向件:如钻模板、钻套和铰套等,用于确定刀具与工件的相对位置。
⑤夹紧件:如各种压板等,用于将工件夹紧在夹具上。
⑥紧固件:如螺栓和螺母等,用于紧固各元件。
⑦其他件:上述6类以外的各种用途的元件。
⑧合件:指在组装过程中不拆散使用的独立部件,有定位合件、导向合件和分度合件等。
为便于组合并获得较高的组装精度,组合夹具元件本身的制造精度为IT6~7级,并要有很好的互换性和耐磨性。一般情况下,组装成的夹具能加工IT8级精度的工件,如经过仔细调整,也可加工IT6~7级精度的工件。
焊接类

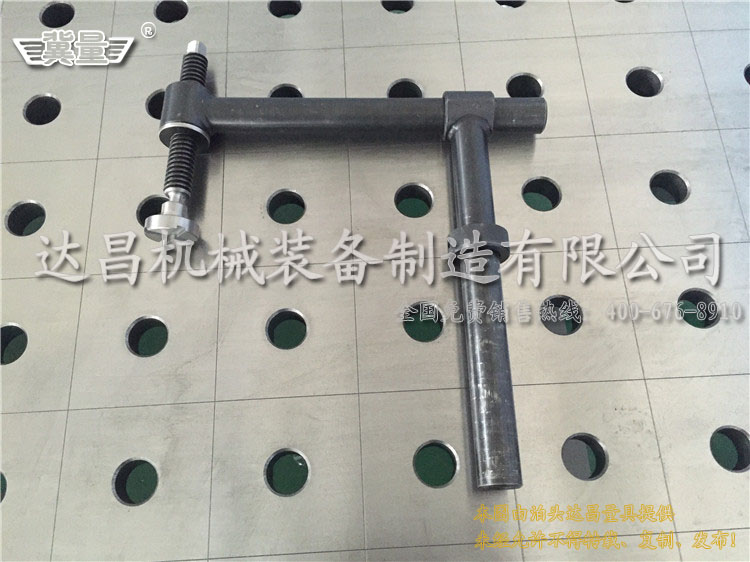

焊接组合夹具也称为柔性组合夹具,三维柔性组合工装夹具,采用标准化技术要求制作的标准化、系列化、通用化的许多模块组成,所有模块的链接、固定和压紧都是以孔定位用锁紧销来实现快速锁紧,模块与模块之间可以根据工件的实际尺寸而调整,整个一套工装夹具系统的组合可以实现二维和三维空间的搭建,像小孩子玩积木一样简单、容易、快捷.
供应快速夹具(快速压紧器)详细内容
快速夹钳是利用机械四连杆死点原理而设计的一种快速夹持、快速打开机构。它包括垂直式夹钳、水平式夹钳、推拉式夹钳、门闩式夹钳、多功能焊接组合夹钳系列、大力钳、C型钳、F型钳等。广泛应用于各种车辆制造、家具、电子等行业的焊接夹具、装配夹具、机加夹具、检测治具对零件起到“准确定位、快速装卸、降低工时、提升效率的作用。
