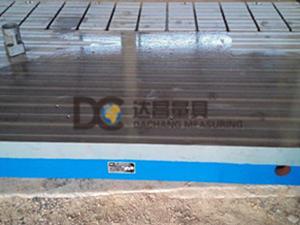

铸铁平板平台、划线平板平台

网站图片

咨询电话:0317-8266666

我厂的主打产品是铸铁平板、划线平板、铆焊平板、装配平板、焊接平板、大型铸铁焊接平台、T型槽装配平台、划线平台、三座标平板、镗铣床工作台、镁铝轻型平尺、平型平尺、桥型平尺、方尺、燕尾角度尺、公母尺、直角尺、检验方箱、V型铁、V型架、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮齿圈跳动仪、机床检验棒、机床调整垫铁、正弦规,非标塞环规,划线盘,划规,桥板、圆柱角尺、铣床刀杆、钢件V型架、千斤顶等专用工具特种扳手、防爆工具;花岗石平台、花岗石平尺、花岗石方尺、花岗石方箱、花岗石V型块、V型架、岩石表座测量仪等工量具,也可订制各种非标准量具(需用户附图纸)。
标签:铸铁平板平台,划线平台
详细介绍products details
我厂专业生产铸铁量具、花岗石量具、测量仪器及大型铸件等工量具为主的专业型制造企业,我公司主要产品有:
    1、铸铁量具类:铸铁平板平台、划线平板平台、检验平板平台、测量平板平台、铆焊平板平台、装配平板平台、焊接平板平台、钳工平板平台、T型槽平板平台、检验组合拼装平台、实验室基础平台、电机试验台、落地镗床工作台、立式工作台、龙门铣刨床工作台、圆平台、平行平尺、桥型平尺、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、齿轮综合啮合仪、机床专用角度尺、机床检验棒、机床调整防震垫铁等;

    2
、花岗石量具类:花岗石平板平台、大理石平板平台、平尺、方尺、方箱、V型块、测量仪表座等。
    3、铸造类:我厂可生产各种牌号的灰口铸铁,合金铸铁,球墨铸铁,空冷钢材料的模具铸件(可以按对方图纸定做)
钢件V型架:是用来支承轴、管、套筒等圆柱形工件,使工件轴心线平行于本台工作面,以便找正和划线的工具。按照JB/T8047-95标准制造,采用优质工具钢制造。本产品是带有夹板的V型槽钢件V型架
钢件V型架的规格:(mm)
钢件V型架规格测量直径范围
最小最大
35×35×30315
60×60×50540
105×100×80880
150×100×10012135

本公司经营大理石V型块,质量保证,欢迎咨询洽谈。

产品别名:花岗石精密V型架 花岗石V型架V型块大理石V型架


花岗石V型架采用优质“济南青”石料经机械加工和手工精磨制成,具有精度高、寿命长、耐酸碱、不易变形等优点,适用于机械加工、零部件制造行业的精密检验、精密测量和精密划线、定位工作。
花岗石V型架精度:000级-1级

花岗石V型架检测圆柱体的理想工具。表中的形位公差指底面的平面度和V型槽的轴线对底面的平行度。如果需要,其它面也可根据需要加工精度。


规格

工作面平面度

V型槽对底面平行度

V型槽对侧面平行度

V型槽对两侧面对称度

V型槽侧面对端面对称度

V型槽侧面对底面垂直度

一对V型块对底面的高度差

精度等级

0级

1级

0级

1级

0级

1级

0级

1级

0级

1级

0级

1级

0级

1级

63×63×90°

1.5

3

4

8

4

8

8

16

8

8

4

8

5

10

100×100×90°

2

4

4

8

4

8

8

16

8

8

4

8

5

10

160×160×90°

2.5

5

5

10

5

10

10

20

10

10

5

10

6

12

花岗石V型架采用优质的“济南青”天然花岗石料经机械加工,手工精研而成。黑色光泽,结构精密质地均匀,稳定性好,强度大,硬度高,花岗石V型架并具有:精度高、不生锈、耐酸碱、不磁化、不变型、耐磨性好等优点。能在重负荷及一般温度下保持稳定。
        花岗石V型架是用天然的石质材料制成的精密基准测量工具,对仪器仪表、精密工具、机械制件的检验,都是理想的基准面,特别是用于高精度的测量方面。
        花岗石V型架取材于地下优质的岩石层,经过亿万年自然时效,形态极为稳定,不用担心因常规的温差而发生变形。经严格物理试验和选择的花岗石料,结晶细密,质地坚硬。由于花岗石系非金属材料,绝无磁性反应,亦无塑性变形。其硬度高,因此精度保持性好。在使用中花岗石V型架即使遭重物磕碰,至多掉几粒石碴而已。
        花岗石V型架其优于优质铸铁和钢材制作的精密测量基准零件,可以获得高而稳定的精度。我公司生产的大理石V型架,搁放一年后,仍能保持原精度不变。


 规格
工作面平面度
V型槽对低面平行度
V型槽对侧面平行度
V型槽对两侧面对称度
V型槽侧面对端面对称度
V型槽侧面对底面垂直度
一对V型块对底面的高度差
精度等级
0
1
0
1
0
1
0
1
0
1
 0
1
0
1
63×63×90°
1.5
3
4
8
4
8
8
16
8
8
4
8
5
10
100×100×90°
2
4
4
8
4
8
8
16
8
8
4
8
5
10
160×160×90°
2.5
5
5
10
5
10
10
20
10
10
5
10
6
12



V型架按GB4972-85标准制造,Ⅰ型V型架采用幼稚工具钢制造,Ⅱ型V型架采用HT200材料,Ⅰ、Ⅱ型V型架一般成对供应,用于精密轴类零件的检测、划线、定位及机械加工中的装夹。

V型架产品介绍:V型架按JB/T8047-95标准制造,采用HT200材质,成对供应,主要用于精密轴类零件的检测、划线、定仪及机械加工中的装夹。V型架的材质可以分为球铁和灰铁两类:球铁V型架的使用比较少,一般使用在规格较小,精度要求较高的V型架,比如:研磨V型架,他的精度可以用在0级精度以上的V型架使用;灰铁V型架的使用比较广泛,使V型架的成本降低,生产周期短,工艺简单,经久耐用是制造商和用户的首选原因之一,V型架中的灰铁还可以按其排号进行分类,V型架的排号选用是根据《中华人民共和国机械行业标准》和实际需要进行选用的。V型架的承载要求:V型架的承载是指V型架单位面积承受的重量后,V型架的变形挠度。为了便于理解,我们可以看作V型架放好工件后,在不影响正常使用的情况下,V型架所能够承受的压力。比如:2000mm×4000mm的V型架可以放置重量为64吨的工件,此V型架的承载我们可以设计V型架的技术要求本着以最低的成本达到最好的原则。

V型架产品规格:



规格mm工作面平面度V型槽对底面平行度V型槽对侧面平行度V型槽两侧面对称度V型槽对端面的垂直度
V型架精度等级um
1
2121
2
1
2
1
2

60×60×50235105101020510
105×105×78358158151630815
100×100×65  102010202040
150×150×80  152515253050
200×200×90  1525152530501225
300×300×120  2030203040602535


我厂产品主要有:平板,平台,铸铁平板,铸铁平台,机床工作台,花岗石平板,花岗石平台,大理石平板,大理石平台,三坐标平板、平台,动力机械震动试验台(又称槽铁或地梁,地轨),铸铁方箱(方筒),检验棒,V型铁,V型架,平尺,角尺,直角尺,机床垫铁,偏摆检查仪,直角靠铁(弯板),岩石机械构件(花岗石导轨、工作台),划线平板,检测平板,刮研平板,铆焊平板,装配平台,钢件量具(环规、塞规、量规),花岗石(大理石)量具,特种工具,机床附件,机床床身,HT/QT铸铁件。
