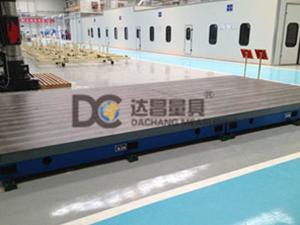

产品名称:铸铁平板
产品别名:铸铁平板,检验铸铁平板,大型铸铁平板
铸铁平板用途:铸铁平板可以用于检验机械零件平面度、平行度、直线度等形位公差的测量基准工具,也可用于精密零件的划线和测量、实验、铆焊、焊接、基础、工作台等,工作面采用刮研工艺,工作面可以设计圆孔、长方孔、方孔、T型槽、U型槽、V型槽等。
铸铁平板材质:HT200-300
铸铁平板执行标准:按JB/T7974-1999标准制造。
铸铁平板结构:产品制成筋板式和箱体式,工作面有长方形、正方形或圆形。
铸铁平板工艺:工作面采用刮研工艺,工作面上可加工V形、T形、U形槽、燕尾槽、圆孔、长孔等。
铸铁平板安装:铸铁平板调至水平、负荷均匀分布于各支点上。环境温度(20±5)℃。使用时应避免振动。
铸铁平板标准精度表规格:(非标规格需定做)
铸铁平板标准规格(长×宽)mm | 铸铁平板精度等级 |
1级 | 2级 | 3级 |
平面度公差(um) |
200×200 | 10 | 20 | 50 |
300×200 | 12 | 24 | 60 |
300×300 | 12 | 24 | 60 |
300×400 | 12 | 24 | 60 |
400×400 | 12 | 24 | 60 |
400×600 | 14 | 28 | 70 |
500×500 | 14 | 28 | 70 |
500×600 | 14 | 28 | 70 |
500×800 | 16 | 32 | 80 |
600×800 | 16 | 32 | 80 |
600×900 | 16 | 32 | 80 |
1000×750 | 18 | 36 | 90 |
1000×1000 | 20 | 39 | 96 |
1000×1200 | 20 | 40 | 100 |
1000×1500 | 24 | 48 | 120 |
1000×2000 | 26 | 52 | 130 |
1500×2000 | 28 | 56 | 140 |
1500×2500 | 32 | 64 | 152 |
1500×3000 | | 70 | 174 |
2000×3000 | | 74 | 184 |
2000×4000 | | 88 | 219 |
2500×3000 | | 79 | 186 |
2000×4500 | | | 237 |
2000×5000 | | | 255 |
2000×6000 | | | 292 |
3000×6000 | |
