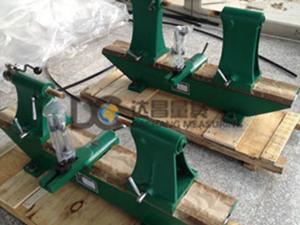

偏摆检查仪

网站图片

咨询电话:0317-8266666

偏摆检查仪的用途:主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动,产品设计新颖,美观大方,精度高操作极为方便。
标签:偏摆仪,3030偏摆仪,5030偏摆仪
详细介绍products details

偏摆检查仪主要技术参数:
1
莫氏2号頂尖60°锥面对莫氏锥的径向圆跳动≤0.005mm
2
頂尖轴线在100mm范围内对导轨的平行度(水平垂直方向)≤0.006mm
3
测量长度200mm300mm500mm1000mm1500mm2000mm

偏摆检查仪规格:

偏摆仪

规格mm

中心高度

mm

测量直径

mm

精度(um)

平行方向

垂直方向

200

100

200

≤8

≥5

300

170

270

≤8

≥5

300

300

560

≤8

≥5

500

250

460

≤8

≥5

500

300

560

≤8

≥5

1000

250

460

≤10

≥8

1000

300

560

≤10

≥8

2000

230

460

≤30

立式偏摆检查仪≥20

偏摆检查仪使用操作规程:
1.
偏摆检查仪是精密的检测仪器,操作者必需熟练掌握仪器的操作技能,精心地维护保养,并指定专人使用。
2.
偏摆检查仪必需始终保持设备完好,设备安装应平衡可靠,导轨面要光滑,无磕碰伤痕,二頂尖同轴度允差应在L=400MM范围内a向及b向均小于0.02MM
3.
工件检测前应先用L=400MM检验棒和百分表对偏摆检查仪进行精度校验,在确保合格后,方可使用。
一.   工件检测时,应小心轻放,导轨面上不允许放置任何工具或工件。
二.   工件检测完工后,应立即对仪器进行维护保养,导轨及頂尖套应上油防锈,并保持周围环境整洁。
三.   应指定专人于每月底对偏摆仪进行精度实测检查,确保设备完好,并做好实测记录。

偏摆检查仪的包装:木箱(也可以根据用户要求定做)

偏摆检查仪的颜色:偏摆检查仪一般选用绿色和蓝色(也可以按用户要求)
