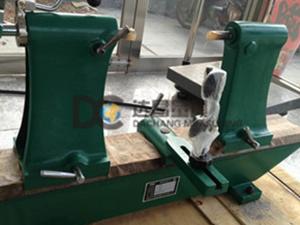

产品名称：偏摆检查仪
产品别名：偏摆检查仪高精度偏摆检查仪 30017偏摆检查仪 50017偏摆检查仪 10017偏摆检查仪
偏摆检查仪的用途：主要用于检测轴类、盘类另件的径向、圆跳动和端面圆跳动，产品设计新颖，美观大方，精度高操作极为方便。
偏摆检查仪主要技术参数：
1、 莫氏2号頂尖60°锥面对莫氏锥的径向圆跳动≤0.005mm
2、 頂尖轴线在100mm范围内对导轨的平行度（水平垂直方向）≤0.006mm
3、 被测零件蕞大直径 270mm
4、 测量长度 300mm、500mm、1000mm、1500mm、2000mm
偏摆检查仪规格：
规格mm | 中心高度 mm | 测量直径 mm | 精度(um) |
平行方向 | 垂直方向 |
200 | 100 | 200 | ≤8 | ≥5 |
300 | 170 | 270 | ≤8 | ≥5 |
300 | 300 | 560 | ≤8 | ≥5 |
500 | 250 | 460 | ≤8 | ≥5 |
500 | 300 | 560 | ≤8 | ≥5 |
1000 | 250 | 460 | ≤10 | ≥8 |
1000 | 300 | 560 | ≤10 | ≥8 |
2000 | 230 | 460 | ≤30 | ≥20 |
偏摆检查仪使用操作规程：
1.3.工件检测前应先用L=400MM检验棒和百分表对偏摆仪进行精度校验，在确保合格后，方可使用。
一． 工件检测时，应小心轻放，导轨面上不允许放置任何工具或工件。
二． 工件检测完工后，应立即对仪器进行维护保养，导轨及頂尖套应上油防锈，并保持周围环境整洁。
三． 应指定专人于每月底对偏摆仪进行精度实测检查，确保设备完好，并做好实测记录。
偏摆检查仪的包装：木箱（也可以根据用户要求定做）
偏摆检查仪的颜色：偏摆检查仪一般选用绿色和蓝色（也可以按用户要求)
