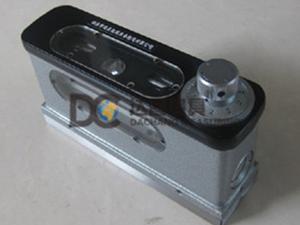

合像水平仪

网站图片

咨询电话:0317-8266666

光学合像水平仪用途:合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。 光学合像水平仪的结构:合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。
标签:合像水平仪,光学合像水平仪
详细介绍products details

产品名称:合像水平仪   光学合像水平仪

光学合像水平仪标准编号:JB/T 3238-1999

合像水平仪标准名称: 光学合像水平仪

光学合像水平仪用途:合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。

光学合像水平仪的结构:合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。

光学合像水平仪技术数据:
1.
刻度盘分划值:0.01mm/m
2.
最大测量范围正负:0-10mm/m
3.
示值误差:正负1mm/m范围内正负0.01mm/m
4.
全部测量范围内正负0.02mm/m
5.
工作面平面性偏差:0.003mm
6.
水准器格值:0.1mm/m                                                                                                                  7.工作面尺寸:(mm165*48                                                                                                      8.仪器重量:2公斤

合像水平仪的工作原理:合象水平仪是利用棱镜将水准器中的气汽象符合放大,来提高读数的精确度,利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时,就可精确的在合象仪中读出。(在合象水平仪中水准器主要是起指零的作用。)

光学合像水平仪的使用方法:将合像水平仪安置在被检验的工作面上,由于被检验面的倾斜而引起两气泡的不重合,则转动度盘,一直到两气泡重合为止,此时即可得出读数。被检件的实际倾斜度。

可通过一下进行技计算:

实际倾斜度=刻度值X支点距离X刻度盘读数

列如:刻度盘读数为5格,对此种合像水平仪而言,刻度值和支点距离为定值,

即刻度值为0.01mm/m支点距离为165mm

则:实际倾斜度=0.01/1000X165mmX5=0.00825mm
