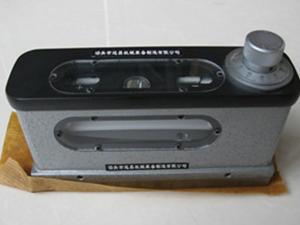

光学合像水平仪

网站图片

咨询电话:0317-8266666

合像水平仪的工作原理: 合象水平仪是利用棱镜将水准器中的气汽象符合放大,来提高读数的精确度,利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时,就可精确的在合象仪中读出。(在合象水平仪中水准器主要是起指零的作用。)
标签:光学合像水平仪,合像水平仪,气泡水平仪
详细介绍products details

光学合像水平仪用途:合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。

光学合像水平仪的结构:合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。

光学合像水平仪技术数据:

1.刻度盘分划值:0.01mm/m

2.最大测量范围正负:0-10mm/m

3.示值误差:正负1mm/m范围内正负0.01mm/m

4.全部测量范围内正负0.02mm/m

5.工作面平面性偏差:0.003mm

6.水准器格值:0.1mm/m

7.工作面尺寸:(mm165*48

8.仪器重量:2公斤

合像水平仪的工作原理: 合象水平仪是利用棱镜将水准器中的气汽象符合放大,来提高读数的精确度,利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时,就可精确的在合象仪中读出。(在合象水平仪中水准器主要是起指零的作用。)

【使用方法】

将合象水平仪按置在被检验件的工作表面上,由于被检验面的倾斜而引起两气泡象的不重合,则转动度盘,一直到两气泡象重合为止,此时即可得出读数。被检验件的实际倾斜度,可通过下式进行计算:

实际倾斜度=刻度值×支点距离×刻度盘读数

例如:刻度盘读数为5格,对此种合象水平仪而言,刻度值和支点距离都为定值,即刻度值为0.001mm/m支点距离为165mm

则:实际倾斜度=0.001/1000×165mm×5=0.00825mm

【零位调整方法】

如发现合象水平仪的零位不正时,可进行调正。即将合象水平仪放在按置平稳的平台上,转动刻度盘使两气泡重合得第一个读数α,然后将仪器高速转180度,放回原位。重新转动刻度盘使两气泡象重合,得第二个读数β,则1/2(α+β)即为该仪器的零位误差。此格,使零位偏差值与指针线对齐,然后将螺钉固紧,即可。

 【注意事项】

(1)合象水平仪使用前,用汽油把油污洗净,再用脱脂纱布揩擦干净。

(2)温度变化对水准器的位置影响很大,使用时必须和热隔离,以免产生其它误差。

(3)测量时旋转度盘必须待两气泡完全符合后,按度盘正负方向的分度值进行读数。

(4)如发现合象水平仪的零位不正时,可进行调正。即将合象水平仪放在按置平稳的平台上,转动刻度盘使两气泡重合得第一个读数α,然后将仪器高速转180度,放回原位。重新转动刻度盘使两气泡象重合,得第二个读数β,则1/2(α+β)即为该仪器的零位误差。此格,使零位偏差值与指针线对齐,然后将螺钉固紧,即可。

(5)合象水平仪在正确使用的条件下,本厂保证自发货日起六个月期限负责修理一切由于制造的原因而产生的缺陷,但提出该项要求的产品外观必须完整,妥善保管。
