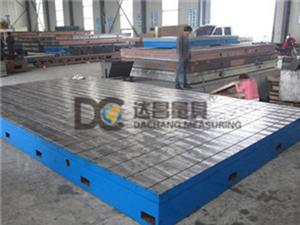

产品名称:铸造平台
铸造平台按GB/T 22095-2008标准制造。平台精度等级有1、2、3级及精刨,板制成筋板式和箱体式,工作面有长方形、正方形或圆形。工作面采用刮削工艺,工作面上可加工V形、T形、U形糟和圆孔、长孔等。
铸造平台用途:广泛应用于机械加工,工具车间,机(检)修车间,大型设备底座,计量及精密度加工的检验,测量和研磨,具有准确的测量水准,检验工件的平面度,平直度以及角度的公差值检测等。铸造平台材质:材质为高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使得该产品的精度稳定,耐研磨性能好。
铸造平台规格(mm):(非标规格可按用户要求设计生产 )
规格(长×宽) | 精度等级 |
0级 | 1级 | 2级 | 3级 |
平面度公差 |
200×200 | 5 | 10 | 20.5 | |
200×300 | 5.5 | 11 | 22 | |
300×300 | 5.5 | 11 | 22 | |
300×400 | 6 | 12 | 24 | |
400×400 | 6.5 | 12.5 | 25 | |
400×500 | 6.5 | 13 | 26 | 66 |
400×600 | 7 | 14 | 27.5 | 70 |
500×500 | 6.8 | 14 | 28 | 68 |
500×600 | 7 | 14.2 | 28.5 | 71 |
500×800 | 8 | 15.5 | 31 | 78 |
600×800 | 8 | 16 | 32 | 80 |
600×900 | 8.3 | 16.5 | 33 | 83 |
1000×750 | 9 | 18 | 36 | 90 |
1000×1000 | | 20 | 40 | 97 |
1000×1200 | | 20.5 | 41 | 103 |
1000×1500 | | 22 | 45 | 112 |
1000×2000 | | 26 | 52 | 130 |
1500×2000 | | 28 | 56 | 140 |
1500×3000 | | | 70 | 174 |
2000×3000 | | | 74 | 184 |
2000×4000 | | | 88 | 219 |
平台调试方法:
1.将平台平放于地面,手感调整四角稳定性,微调活动地脚,直到稳定。
2.将平板放置在支架上,调整其支点位置,尽量接近中心对称。
3.初调各支脚,使各支点均匀受力。
4.用水平测量仪器(水平尺或电子水平仪)检测平板水平状况、微调相关支点,直到符合水平位置。
5.初调合格后,静置12小时后,进行复制,如不合格需进行再次调整,如合格方可使用。
6.使用后根据实际实地环境周期性检测维护。
