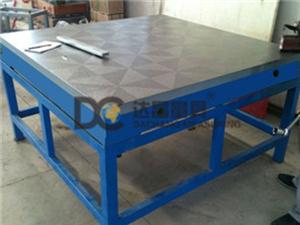

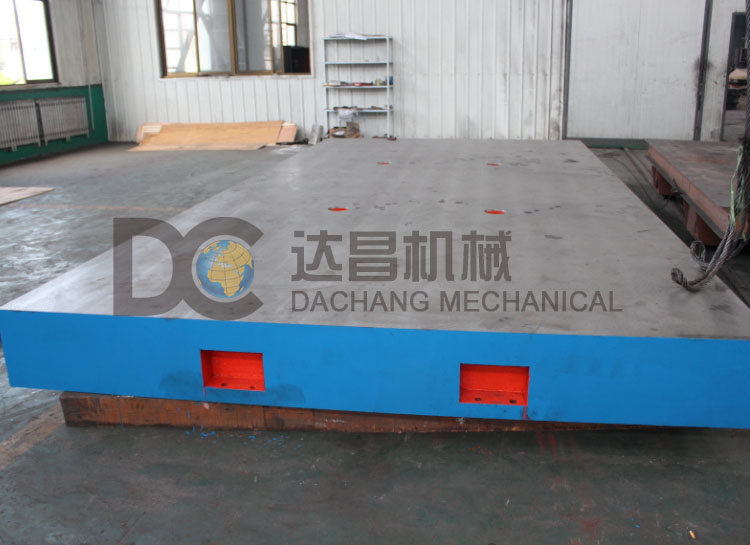

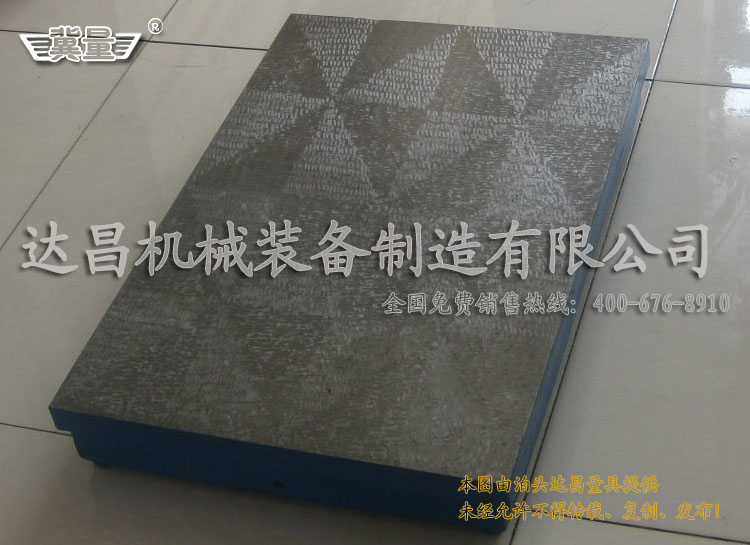

划线平台

网站图片

咨询电话:0317-8266666

划线平板/划线平台用于机械、发动机的动力实验、设备调试,具有较好的平面稳定性和韧性,划线平台表面带有T型槽,可以用来固定实验设备。划线平台精度:按标准计量检定规程执行,分别为0、1、2、3四个等级。划线平台规格:200x200—2000x4000
标签:划线平台,铸铁划线平台,铸铁划线平板
详细介绍products details

产品名称:划线平台,铸铁划线平台
产品别名:铸铁划线平台、钳工划线平台、钳工划线平台
划线平台用途:划线平台用于机械、发动机的动力实验,设备调试,具有较好的平面稳定性和韧性,划线平台表面带有T型槽,可以用来固定实验设备。划线平板(划线平台)的使用是根据产品图样的尺寸要求,用划针工具在毛坯或半成品上划出待加工部位的轮廊线或作为基准的点、线。在单件或小批量生产中,用划线来检查毛坯或半成品的形状和尺寸,合理地分配各加工表面的余量,及早发现不合格品,避免造成后续加工工时的浪费。
划线平台材质:高强度铸铁HT200-300,工作面硬度为HB170-240,经过两次人工处理(人工退火600度-700度和自然时效2-3年)使划线平台精度稳定,耐研磨性能好。
划线平台精度:按标准计量检定规程执行,分别为0、1、2、3四个等级。
划线平台规格:(大于此规格的划线平台可以按图纸订做)

规格(长×宽)

精度等级

0级

1级

2级

3级

平面度公差

200×200

5

10

20.5



200×300

5.5

11

22



300×300

5.5

11

22



300×400

6

12

24



400×400

6.5

12.5

25



400×500

6.5

13

26

66

400×600

7

14

27.5

70

500×500

6.8

14

28

68

500×600

7

14.2

28.5

71

500×800

8

15.5

31

78

600×800

8

16

32

80

600×900

8.3

16.5

33

83

1000×750

9

18

36

90

1000×1000



20

40

97

1000×1200



20.5

41

103

1000×1500



22

45

112

1000×2000



26

52

130

1500×2000



28

56

140

1500×3000





70

174

2000×3000





74

184

2000×4000





88

219

平台调试方法:
1.将平台平放于地面,手感调整四角稳定性,微调活动地脚,直到稳定。
2.将平板放置在支架上,调整其支点位置,尽量接近中心对称。
3.初调各支脚,使各支点均匀受力。
4.用水平测量仪器(水平尺或电子水平仪)检测平板水平状况、微调相关支点,直到符合水平位置。
5.初调合格后,静置12小时后,进行复制,如不合格需进行再次调整,如合格方可使用。
6.使用后根据实际实地环境周期性检测维护。
公司主打产品:立式车床,断面铣床,铸铁检验平台、花岗石平板、铸铁平板划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、镁铝平尺、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、 水平仪,等精密量具产品远销国外,深受国内外客户的好评。
