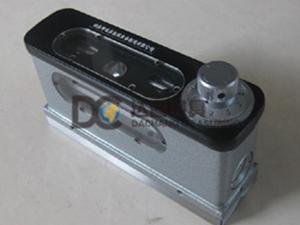

合像水平仪、光学合像水平仪

网站图片

咨询电话:0317-8266666

光学合像水平仪用途:合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。
标签:合像水平仪,光学合像水平仪
详细介绍products details
 产品名称:合像水平仪   光学合像水平仪
光学合像水平仪标准编号:JB/T 3238-1999
合像水平仪标准名称: 光学合像水平仪
光学合像水平仪用途:合像水平仪广泛用于测量平面和圆柱面对水平方向的倾斜度,以及机床与光学机械仪器的导轨或机座等的平面度、直线度和设备安装位置的正确度。
光学合像水平仪的结构:合像水平仪主要由微动螺杆、螺母、度盘、水准器、棱镜、放大镜、杠杆以及具有平面和V型工作面的底座等制药部件组成。
光学合像水平仪技术数据:
1.刻度盘分划值:0.01mm/m
2.测量范围正负:0-10mm/m
3.示值误差:正负1mm/m范围内正负0.01mm/m
4.全部测量范围内正负0.02mm/m
5.工作面平面性偏差:0.003mm
6.水准器格值:0.1mm/m
7.工作面尺寸:(mm)165*48
8.仪器重量:2公斤
合像水平仪的工作原理:合象水平仪是利用棱镜将水准器中的气汽象符合放大,来提高读数的准确度,利用杠杆、微动螺杆这一套传动机构来提高读数的灵敏度。所以被测量件倾斜0.01毫米/米时,就可准确的在合象仪中读出。(在合象水平仪中水准器主要是起指零的作用。)光学合像水平仪的使用方法:将合像水平仪安置在被检验的工作面上,由于被检验面的倾斜而引起两气泡的不重合,则转动度盘,一直到两气泡重合为止,此时即可得出读数。被检件的实际倾斜度。
可通过一下进行技计算:
实际倾斜度=刻度值X支点距离X刻度盘读数
列如:刻度盘读数为5格,对此种合像水平仪而言,刻度值和支点距离为定值,
即刻度值为0.01mm/m支点距离为165mm
则:实际倾斜度=0.01/1000X165mmX5=0.00825mm
公司主打产品:立式车床,断面铣床,铸铁检验平台、花岗石平板、铸铁平台、划线平台、测量平台、铆焊平台、装配平台、钳工平台、T型槽平台、检验组合平台、实验室基础平台、电机试验台、落地镗床工作台、龙门铣刨床工作台、镁铝平尺、直角尺、方尺、方箱、v型铁、弯板、阶梯垫铁、等高垫铁、偏摆检查仪、齿轮跳动检查仪、水平仪,等精密量具产品远销意大利、德国、韩国等国家深受国内外客户的好评。
