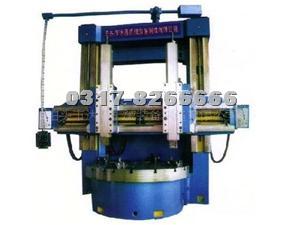

C5225/CX5225 双柱立式车床

网站图片

咨询电话:0317-8266666

立车主要用于加工直径大、长度短的大型、重型工件和不易在卧式车床上装夹的工件,回转直径满足的情况下,太重的工件在卧车不易装夹,由于本身自重,对加工精度有影响,采用立车可以解决上述问题。
标签:立式车床,双柱立式车床,CX5225 双柱立式车床
详细介绍products details

一.机床的用途:
本机床是普通双柱立式车床,可以车削内外圆柱,圆锥面,圆弧面和平面。它的功率大,刚性好,精度高,适用于铸铁,钢及有色金属零件粗,精加工。
二.机床的结构:本机床由工作台与底座,龙门架,变速箱,横梁,左右刀架,左右进给箱等部分组成。其中龙门架主要由左,右立柱,顶梁,中间梁等部分组成,横梁产柱导轨上,下移动,横梁升降的电机及蜗轮箱置于顶梁内。栋梁是靠蝶形弹簧通过杠杆夹紧于立柱上。横梁升降的操纵按钮在悬挂按钮站上。变速箱坚固在工作台底座后部上。主电机由联轴器与变速符相连接。变速箱由变速油缸来实现十六种转速的变换。转速变换选择开关在悬挂按钮站上。
工作台直径
φ2250mm
最大车削直径
φ2500mm
工件最大高度
2200mm
工件最大重量
10T
刀架最大切削刀
35000N
右刀架
30000N
左刀架
63000N.m
工作台最大切削扭矩
16级
工作台变速级数
2-63rpm
工作台变速范围
18级
进给量级数
0.25-90mm/min
进给范围
1500mm/min
刀架快速移动速度
1850mm
横梁行程

刀架行程

水平
1400mm
垂直
1250mm
横梁升降速度
350mm/min
刀架最大回转角度
±300
刀夹装夹尺寸(宽X高)
40X50mm
主电机功率
55kw
机床外形尺寸
5180*4600*4952mm
机床重量(约)
38T
