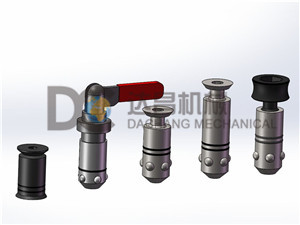

快速锁紧销

网站图片

咨询电话:0317-8266666

快速锁紧销,其特征在于:所述拉杆的下部是圆台体,所述圆台体与设置在锁紧体圆孔内的钢珠接触,在所述拉杆中上部套有弹簧,弹簧一端顶在所述拉杆的圆台体的上顶面上,另一端顶在所述锁紧体内壁上。
标签:快速锁紧销
详细介绍products details

快速锁紧销,其特征在于:所述拉杆的下部是圆台体,所述圆台体与设置在锁紧体圆孔内的钢珠接触,在所述拉杆中上部套有弹簧,弹簧一端顶在所述拉杆的圆台体的上顶面上,另一端顶在所述锁紧体内壁上;所述拉杆上端伸出于锁紧体外,并通过轴锁与所述手柄活动连接,并令当手柄的轴线处于与所述锁紧体的轴线同轴时,所述钢珠是收于锁紧体内的,当手柄的轴线处于与锁紧体的轴线相互垂直时,所述钢珠在圆台体的作用下,凸出于所述锁紧体的外表面。
我公司所生产的锁紧销全部通过阶梯式热处理方式,表明精磨而成,硬度可达HRC55;
内部膨胀螺丝采用新工艺设计,硬度、口径全部达到尺寸保证滚珠的牢固;

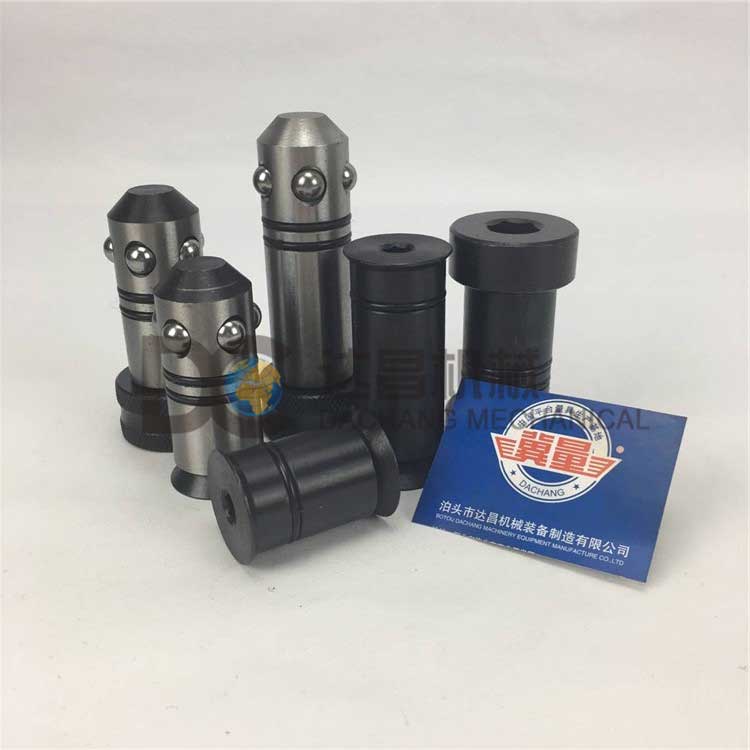

使用方法:锁紧销内部装有5个同心滚珠,当松动锁紧销螺纹时,钢珠会自动缩回锁紧体内部,这时锁紧销可以插入或抽出被锁工件的圆孔,使用时锁紧销插入被锁工件孔后用手逐渐拧紧锁紧销头部,同时钢珠逐渐突出,锁紧销自动对中并夹紧模块,然后用扳手拧紧,拧紧力要适当。锁紧销拧紧后可达压紧力50KN,剪切力200KN。
