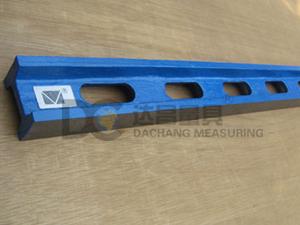

无锡铸铁平尺有两个工作面,工作面采用刮研工艺,使测量的精度更高,平行平尺的工作面不能有严重影响外观和使用性能的砂孔、气孔、裂纹、夹渣、缩松、划痕、碰伤、锈点等缺陷,否则会使测量失真。平行平尺的使用检测时,由它的两个工作面配合水平仪,千分尺等辅助测量, 平行平尺用于检验各种导轨的不平和不直度,检验零件之间的垂直度,还可以用于设备的安装调试。
无锡铸铁平尺的材质采用采用细密的灰口铸铁或合金铸铁等材料按JB/T7977-99标准制造,制造方法采用机械加工和手工精磨,使其具有不生锈,耐酸碱,不易磨损,不磁化、不变型等优点。平行平尺可在重负荷及一般温度下保持测量的高精度。
无锡铸铁平尺规格:(非标规格需要定做)
规格 | 工作面直线度或平面度 | 工作面间平行度 |
精度等级(μm) |
0级 | 1级 | 2级 | 0级 | 1级 | 2级 |
500×35 | 3 | 6 | 12 | 4.45 | 9 | 18 |
750×40 | 4 | 8 | 15 | 6 | 12 | 25 |
1000×50 | 5 | 10 | 20 | 7.5 | 15 | 30 |
1250×50 | | 12 | 24 | | 18 | 36 |
1600×70 | | 15 | 30 | | 20 | 40 |
2000×80 | | 18 | 36 | | 27 | 54 |
2500×80 | | | 44 | | | 65 |
3000×100 | | | 52 | | | 78 |
3500×100 | | | 60 | | | 90 |
4000×100 | | | 68 | | | 100 |
