三维柔性焊接平台精度0、1、2、3级的计算方法

我国对三维柔性焊接平台的精度分为6个级别,即 000、00、0、1、2、3级,这个精度分别大致对应于GB 1184——80规定的平面度公差的1、2、3、5、7、9共六个等级。
标签:弯板|方箱|垫铁
我国对三维柔性焊接平台的精度分为6个级别,即 000、00、0、1、2、3级,这个精度分别大致对应于GB 1184——80规定的平面度公差的1、2、3、5、7、9共六个等级。鉴于000级三维柔性焊接平台尚无商品出售,一般三维柔性焊接平台厂家将检验平板准确度级别划分为5级,即00、0、1、2、3级。
三维柔性焊接平台工作面平面度允许限的计算方法
1、本规程表1中的三维柔性焊接平台工作面平面度允许限的规定值按公式(A.1)计算:
T=C1×L+C2
上式中:T--平板工作面平面度允许限,um
L--平板对角线的公称长度(修约到100mm)

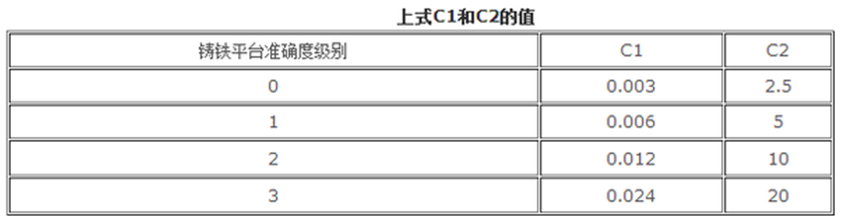

c1、c2--与平板准确度有关的系数 见下表
注:1、与三维柔性焊接平台准确度级别相应的平面度允许限应修约到:0级检验平台为0.5um;1级、2级和3级检验平板为1um.
2、按此公式计算的平面度允许限值是在温度20℃条件下,且三维柔性焊接平台工作面已调整至水平或工作面平面度小的情况下得到的。
检定前,对三维柔性焊接平台的检定工具在检定地点平衡温度的时间不少于4小时,被检三维柔性焊接平台在检定地点平衡温度的时间不应小于8小时。
