偏摆仪的分类及使用

偏摆仪用于盘类轴类的检验测量工作,其工作原理是利用两端的頂尖定位轴类工件,转动被测工件来进行测量工件的径向跳动误差。偏摆仪从形态上来分,分为两种,即卧式偏摆仪和立式偏摆仪,材质有铸铁及大理石两种,铸铁偏摆仪分卧式及立式两种,大理石偏摆仪属于卧式偏摆仪。
标签:立式偏摆仪|卧式偏摆仪|偏摆仪使用

偏摆仪又名偏摆检查仪用于盘类轴类的检验测量工作,其工作原理是利用两端的頂尖定位轴类工件,转动被测工件来进行测量工件的径向跳动误差。偏摆仪从形态上来分,分为两种,即卧式偏摆仪立式偏摆仪,材质有铸铁及大理石两种,铸铁偏摆仪分卧式及立式两种,大理石偏摆仪属于卧式偏摆仪

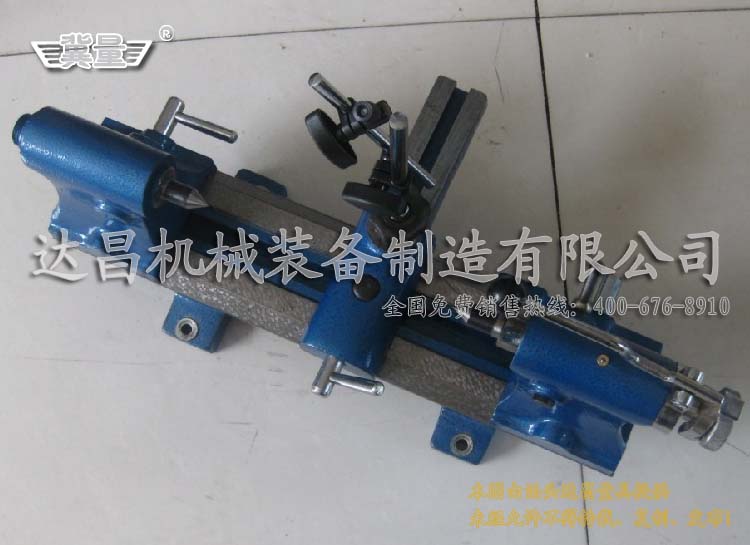

卧式偏摆仪的精度及使用:

3017为例,3017偏摆仪尖之间的距离300mm尖中心高度170mm,测量直径270mm,頂尖60度锥面对莫氏锥的径向跳动0.005mm

3017型偏摆仪精度



尖连线对仪座导轨的平行度

尖中心线在100mm范围内对导轨的平行度

尖距

200

尖距

100

水平方向

0.005

0.004

0.005

垂直方向

0.005

0.004

0.005

偏摆检查仪使用操作规程:

1.偏摆检查仪是精密的检测仪器,操作者要熟练掌握仪器的操作技能,精心地维护保养,并指定专人使用。

2.偏摆检查仪要始终保持设备完好,设备安装应平衡可靠,导轨面要光滑,无磕碰伤痕,二尖同轴度允差应在L=400MM范围内a向及b向均小于0.02MM

3.工件检测前应先用L=400MM检验棒和百分表对偏摆仪进行精度校验,在确保合格后,方可使用。


立式偏摆仪的精度及使用:

3010为例,立式3010偏摆仪

测量长度:300mm

测量直径:200mm

底座规格:300*350mm

尖连线对导轨的平行度为0.005mm,垂直度0.02以内

形外尺寸一般为300*350*600mm

立式测量时,被测件垂直放置,有效避免了在测量过程中被测的轴向移动,保证了同心度与端面垂直度的测量,同时有效避免了因为工件过重而造成芯轴弯曲变形引起的测量误差。

使用方法:

1.松开测量座锁紧,手轮丝杠移动测量座至合适位置,锁紧。

2.松开尖锁紧,微量移动尖使頂尖夹持住工件,锁紧。

3.将测量表放置在平台一侧,使表针接触工件并给予适当压力,旋转工件读出测量数据
