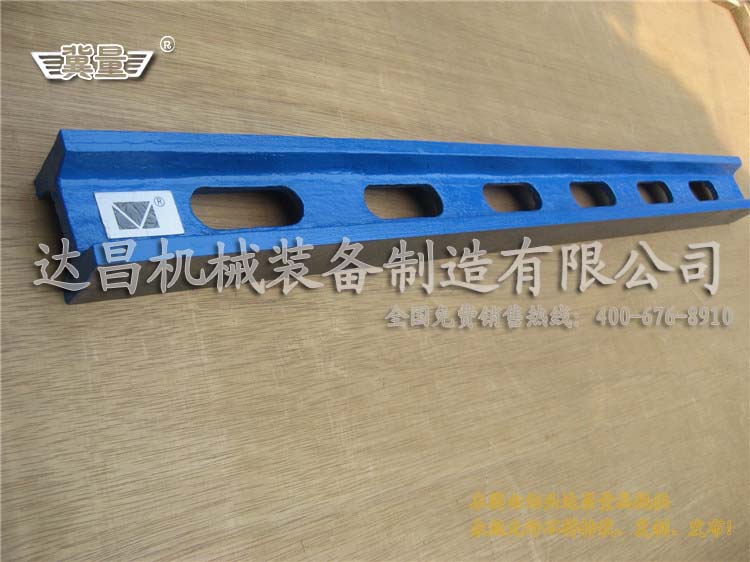

铸铁平尺中英文说明书

铸铁平尺的制造标准:按JB/T7977-99标准制造。铸铁平尺的材质:材质为HT200-250,此种材质的铸铁平行平尺在工业生产中得到广泛应用。铸铁平尺的加工工艺:工作面采用刮研或精密磨削工艺。
标签:铸铁平尺|平尺材质|铸铁平尺精度


铸铁平尺的制造标准:按JB/T7977-99标准制造。
铸铁平尺的材质:材质为HT200-250,此种材质的铸铁平行平尺在工业生产中得到广泛应用。
铸铁平尺的加工工艺:工作面采用刮研或精密磨削工艺。

Products introduction

Cast iron straight gauge made according to standard JB/T7977-99.

Material: HT200-250 ,.the cast iron straight gauge have been widely used in industrial.

Processing technic :working surface made by skiving or precise rubbing.

铸铁平尺的用途

铸铁平尺用于检验机床设备的平面度和平行度。

Application :Used for testing machine equipment faltness and parallel degree

使用方法

应用于检测工件的平面度和垂直度和设备安装,使用温度(20±5

Usage:

Used to test the straightness and flatness of workpiece and equipment installing. Working environment temperature (20 ± 5).
技术参照表:(非标规格可以订做)

Technical reference form(According to customers" order)

Dimension规格

工作面直线度或平面度

Straightness and flatness
of working surface

工作面间平行度

Parallelism between working surfaces

精度等级Precision grade(μm)

0

1

2

0

1

2

500×35

3

6

12

4.54

9

18

750×40

4

8

15

6

12

25

1000×50

5

10

20

7.5

15

30

1200×50



12

24



18

36

1500×60



15

30



20

40

2000×80



18

36



27

54

2500×80





44





65

3000×100





52





78

3500×100





60





90

4000×100





68





100
